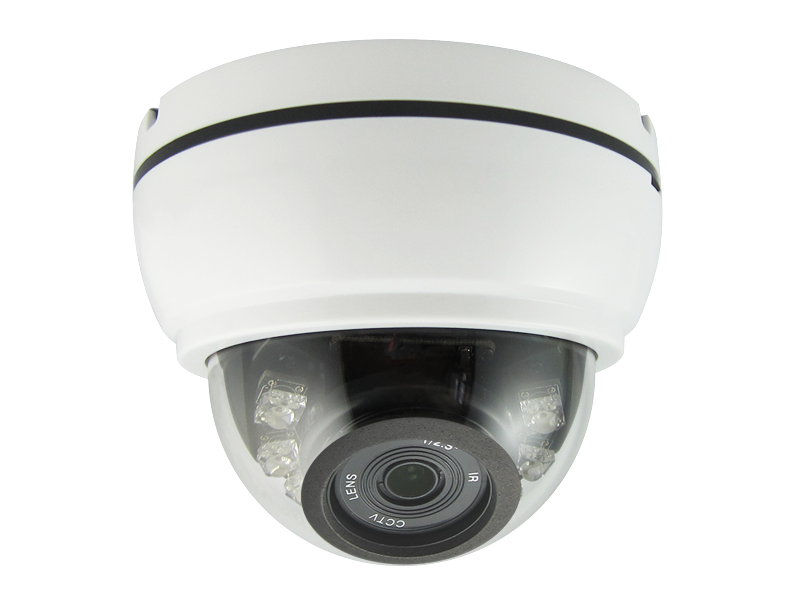

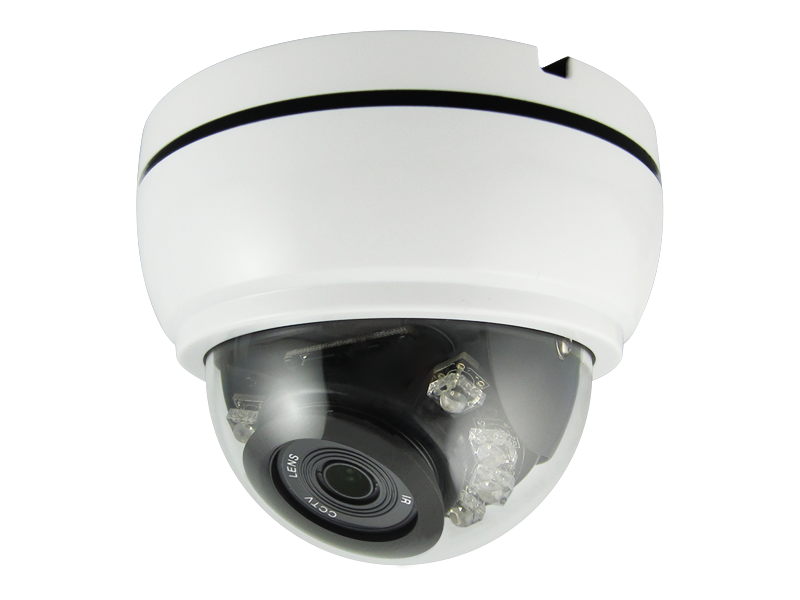

AHDマルチシリーズ 屋内用 赤外線カメラ
WTW-AHDR3021HJ
販売終了特別価格17,280円（税込）
- AHD/アナログ/HD-TVI/HD-CVI 高画質アナログ規格から従来のアナログ規格まで、4種類の映像信号規格対応のマルチモデル
- 夜間監視が可能な赤外線カメラ
- 高品質なSONY社製CMOSセンサーを採用
- 3メガピクセルレンズ搭載
- UTC対応(アナログ)
- AHD/HD-CVI/HD-TVI使用時は一本の映像ケーブルで最大350mまで伝送可能へ
- 【特徴】
- アナログでフルハイビジョン撮影が可能なAHD規格に加えてHD-TVI/HD-CVIにも対応。従来のアナログ規格(CVBS)としても切替えて使用できるマルチモデル
- 夜間監視対応の赤外線LEDを搭載
- 高品質なSONY社製CMOSセンサーを採用し、ノイズ発生を抑えます
- 最大伝送距離
AHD・HD-TVI・HD-CVI：最大350m
※TTCケーブル使用時 - 3.6mmのボードレンズ搭載、広角/近距離向け監視に最適です。
- プライバシーマスキング機能搭載
- モーション機能搭載
- ※専用モニター・専用DVRで御使用ください
- ※1.出荷時はAHD設定です、HD-CVIまたはHD-TVIとしてご利用時の際は切替えてご利用ください。
-
主な特徴
複数の映像信号規格対応 マルチモデル
AHD/アナログ/HD-TVI/HD-CVI
4種類の映像規格に切替可能防犯カメラには様々な映像信号規格があり、 それぞれの規格に合わせたカメラを選び構築する 必要がございました。
業界でよく使われる主な映像信号規格を ひとつのカメラで複数の映像規格に出力することができる のがマルチモデルです。更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの3倍以上画素数を持つAHDカメラでは、最大1920×1080サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。既存の配線をそのままで、AHDシステムへカンタン移行
夜でも見える赤外線カメラ
完全な暗闇でも赤外線光で撮影可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。

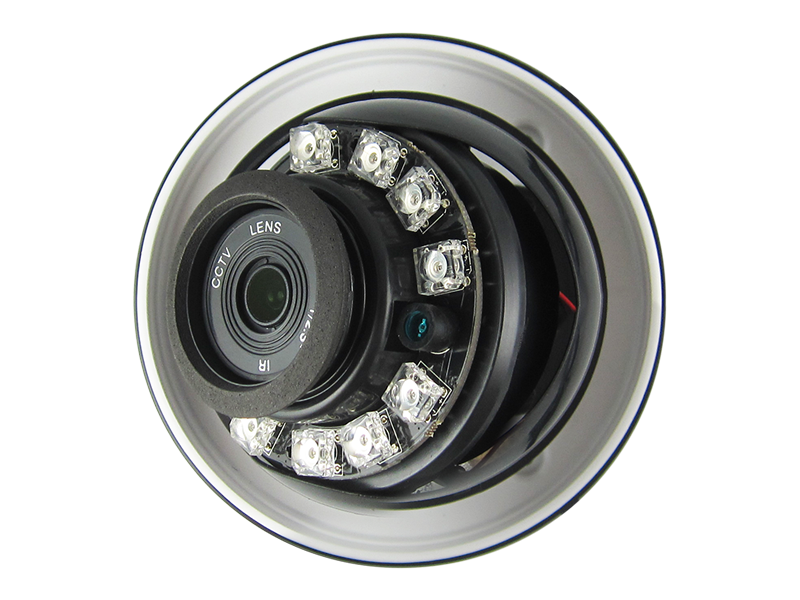

▲赤外線LED
赤外線光で暗い場所も白黒で撮影可能です。
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
D-WDR機能逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
マスキング機能特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。マスキング機能のイメージ
日本語に対応した設定画面露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります日本語OSD画面と操作コントローラー
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック -
スペック
WTW-AHDR3021HJ
AHDマルチシリーズ 屋内用 赤外線カメラ
型番 WTW-EHR27H 商品概要 EX-SDI/AHDマルチバンドシリーズ 屋外防滴仕様 赤外線カメラ カメラハードウェア性能
【センサー・映像出力性能】 撮影素子 1/2.8 インチ Sony Starvis CMOSセンサー搭載 総画素数 220万画素 有効画素数210万画素 映像出力形式 HD-SDI出力：1.45G/s,HD-SDI Output (SMPTE 292M)
アナログ出力：1.0Vp-p 75Ω コンポジット映像出力解像度 HD-SDI出力：1920×1080（1080p）
EX-SDI出力：1920×1080（1080p）
AHD出力：1920×1080(1080p)走査方式 プログレッシブスキャン方式 同期方式 内部同期 S/N比 52dB 水平解像度 1100TV本 【レンズ】 搭載レンズ 3メガピクセル対応 ボードレンズ 焦点距離 3.6mm オートアイリス 無し 画角 水平角度約102度 【旋回・ズーム機能】 パンチルトズーム(PTZ) 無し 【投光性能】 赤外線LED Φ5mm 850nm赤外線LED 18個 赤外線照射距離 約20m 赤外線監視可能距離 約10m ICR機能 有 対応周波数 850/940nm ホワイトLED 無し 最低被写体照度 0Lux ※赤外線LED作動時 【インターフェイス】 内蔵マイク 無し 映像出力端子 HD-SDI/EX-SDI/AHD/アナログ出力端子（BNCJ） 電源入力端子 Φ2.1DCJ 音声 無し OSDリモコン ケーブル一体型 十字・センター操作ボタン カメラソフトウェア性能
【映像調節性能】 設定画面(OSDメニュー) 日本語 デジタルスローシャッター （Sens UP） ×2 , ×4 , ×6 , ×8 , ×10 , ×15 , ×20 , ×25 , ×30 フリッカレス機能 有 DAY&NIGHT EXT / COLOR / B/W（白黒） / AUTO
※本製品はEXTに設定してくださいホワイトバランス ATW/AWC-SET/INDOOR/OUTDOOR/MANUAL/AWB ノイズ低減（DNR） オフ / 低 / 中 / 高 逆光補正 HLC（ハイライト補正）20段階感度調整
BLC(バックライト)1エリア指定
(※位置・サイズ調整可能)WDR 低 / 中 / 高 デジタルズーム機能 有（8倍デジタルズーム） プライバシーマスク機能 OFF / ON（4エリア設定可能） ミラー機能 上下左右反転可能 カメラ本体
【電源・カメラ本体・その他】 本体材質 アルミニウム 本体配色 ホワイト・ブラック 本体外形寸法 64(W)*78(D)*65(H)mm 本体重量 約345g 電源 DC12V / 約290mA ※赤外線LED作動時 冷却ファン/保温ヒーター 無 周辺動作温度 -10℃～50℃ 付属品 電源アダプター / カメラ取付固定ネジ ※WTW-AHDR3021HJの仕様・色・形状・スペックが予期無く変更になる場合があります。
