WTW-DHY55

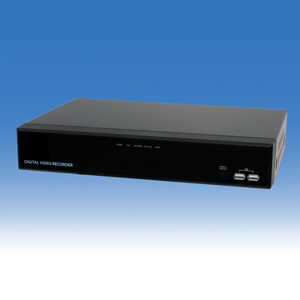

WTW-DHY55
フロント部分

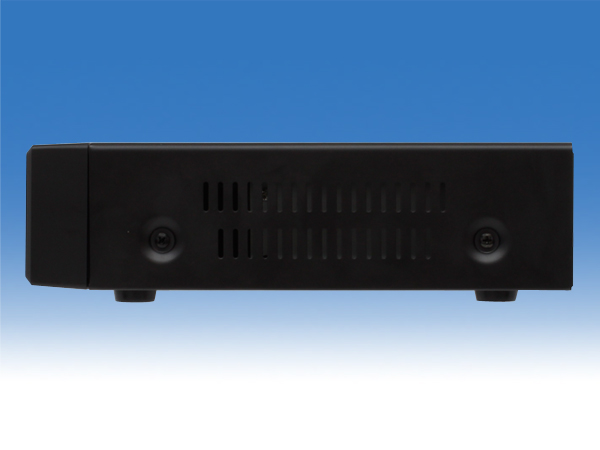

側面

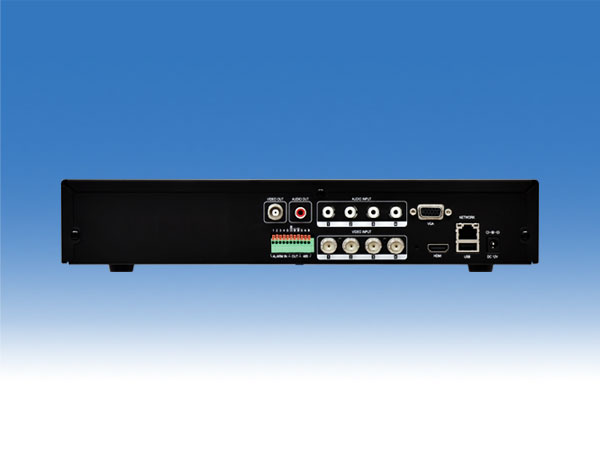

後面

上の画像をクリックすると拡大画像を表示します


パソコンで遠隔監視可能モデル i phone パソコンで遠隔監視可能モデル iPad WIFIで遠隔監視可能モデル

PDF形式のカタログをダウンロードできます
WTW-DHY55

【特徴】
- HD-SDIカメラでもアナログカメラでも接続可能
- 4台までの防犯カメラを接続可能
- 最大200万画素で録画します
- HDMI出力端子搭載
- 最大録画解像度は1920×1080(1080p)で録画可能
- パスワード管理機能搭載
- インターネットを使用した 遠隔監視対応
- USBフラッシュメモリーを使用したバックアップが可能
- PC・スマートフォン・iPadでの遠隔監視可能
- HDMI出力対応
- リモコン(付属)・USBマウス(付属)での操作が可能
- 本体メニューは多国言語に対応


★HD-SDIカメラもアナログカメラも接続可
★超高画質HD-SDIレコーダー
★PC・スマホ対応!遠隔監視機能搭載!
★高画質フルハイビジョン解像度
 ※アナログカメラは960H解像度が最大

【機能アイコン】
4ch入力 HD-SDIレコーダー HD-SDIレコーダー H.264圧縮方式 HDD2TB搭載 HDD 2個搭載可能 モーション録画機能搭載
S-ATA HDD搭載 USB端子搭載 バックアップ可能 録音機能搭載 ネットワーク監視対応 HDMI出力対応 OSDメニュー搭載モデル
マウス対応 専用リモコン付属 PTZ制御対応 携帯電話監視対応 デジタル4倍ズーム


商品名 WTW-DHY55
【映像】
映像入力 HD-SDI、又はアナログ映像入力 4入力(BNCJ端子)
映像出力 1メイン出力(HDMI端子)
1サブVGA出力(ミニD-SUB15pin 1280×1024)
※同時出力可能(コネクター同士が干渉しない場合)
HDMI出力
【音声】
音声入力 4入力(RCAJ端子)
音声出力 1出力(RCAJ端子)
【システム】
SATAデバイス SATA(内蔵HDD×2) ※各最大4TB 合計8TBまで搭載可能
外付けHDD
センサー入・出力 4入力(ノーマルクローズ/ノーマルオープン) ・ 1出力(リレー出力)
PTZ RS485
USB 前面パネル USB2.0×2
後面パネル USB2.0×1
※マウス操作・USBフラッシュメモリによるバックアップ操作
外形寸法 342(W)×67(H)×215(D)mm
重量 約1.7kg(※HDD含まず)
電源 最大60W
表示フレームレート NTSC:120fps
【表示】
表示解像度 HDMI出力:1920×1080(1080p)
D-SUB15pin出力:1280×1024
シークエンス機能 各チャンネル設定可能 スイッチング時間 3,5,10,15,20,30,45,60秒で設定可能
表示モード 各チャンネルフルスクリーン/4分割表示/オートシーケンス
【録画】
映像圧縮 H.264
録画解像度 1920×1080(1080p)/1280×720(720p)/(960H)
(4CIF)/(2CIF)/(CIF)
録画画質 超高画質/高画質/標準画質/低画質
録画モード 常時録画/スケジュール(常時録画/モーション検出)
録画フレームレート
(NTSC)
全ての解像度に対して最大各入力30fps
アラーム後録画時間 1秒,5秒,10秒,30秒,1分,3分,5分,10分,20分,30分で設定可能
アラーム前録画機能 1秒,5秒,10秒,30秒,1分,3分,5分,10分,20分,30分で設定可能
アラームインターバル機能
【再生】
再生時画面表示 各チャンネルフルスクリーン/4分割表示
再生画面検索方法 カレンダーから日付・時間/イベント検索
再生時デジタルズーム 範囲指定式 ※マウス操作
再生スピード REW・FF(×4,×8,×16,×32,×64,×128)/コマ送り/一時停止
保存媒体 HDD
【ネットワーク】
ネットワークインターフェイス 10/100/1000イーサーネット
プロトコル TCP/IP,DHCP,DDNS,PPPoE,E-mailに対応
アプリケーション WindowsXP/VISTA/7/8/8.1
接続ユーザー数 16ユーザー
CMS
対応携帯電話端末 スマートフォン(iPhone/Android端末)
イベント送信 E-mail
検索再生 カレンダーからの日時検索 / イベント検索
【バックアップ】
バックアップインターフェイス USB2.0
音声バックアップ
ネットワークバックアップ
バックアップデバイス ネットワークバックアップ/USBフラッシュメモリー
ファイル形式 独自ファイル ※CMSソフトウェアでAVIファイルにに変換可能
バックアップデータの再生 専用ソフトウェアでの再生(分割画面での再生・デジタルズーム可能)
※AVIファイルに変換した場合は他の再生ソフトで再生可能
【アラーム】
モーション録画機能 有 ※各チャンネル検知録画
モーションエリア設定 有 縦15コマ×横22コマ ※各チャンネル設定可能
モーション感度設定 有 高・中・低 ※各チャンネル設定可能
【OSD・DVR Control】
カメラタイトル 多言語対応
USBマウス 対応
タッチパネル
リモコン 専用リモコンに対応
システムアップグレード USBからファームウェアを更新
操作ボタン
Pan/Tilt/Zoom/Control RS-485 (PelcoD,PelcoP)
※WTW-DHY55の仕様・色・形状・スペックが予期無く変更になる場合があります。

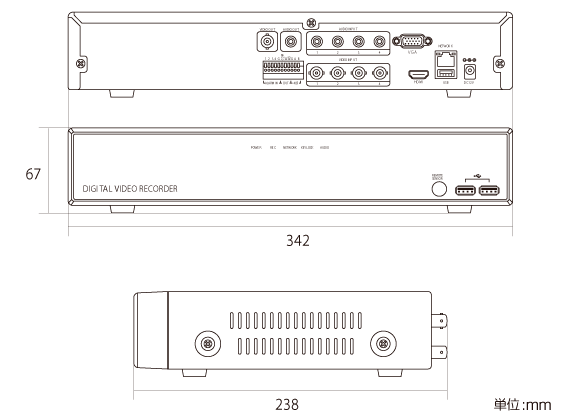

寸法図

ネットワーク接続例

ネットワーク接続について
●インターネットで監視をする場合は、固定のグローバルIPアドレスを取得してください。
   固定のグローバルIPアドレスについては、各プロバイダーにお問い合わせ下さい。
●上図は1つの例としてご参照下さい。プロバイダー・ルーターなどによって、異なる場合があります。
●インターネット通信速度は上りで実質2Mbps以上必要になります。(レコーダー側)

※動作確認済みルーター
IO DATA社製:WN-AC1600DGR3


インターネットの契約について
弊社の遠隔監視システムは、「グローバルIPアドレス」に対してアクセスを行います。
プロバイダーのサーバーメンテナンス等で、IPアドレスが変動してしまい、弊社のシステムではアクセスが出来なくなってしまうことがございます。 固定のグローバルIPアドレスをご契約いただきますと、変動することがございませんので、
常に特定のIPアドレスにアクセスすることが可能になります。

※プライベートIPサービス等には対応しておりませんので、必ずグローバルIPアドレスでのご契約であるかを
   プロバイダー様にご確認ください。

DDNSサービスについて
DDNSに対応しているレコーダーは固定IPアドレスを取得する必要はございませんが、無償のサービスの為、サーバーのメンテナンスや急なサービスの停止など、遠隔監視が出来なくなる可能性がございます。こういったリスクの少ない運用をご検討いただく場合は、固定IPアドレスや有償のDDNSのサービスをお勧めしております。

レコーダー・カメラ以外の設定について
弊社の遠隔監視対応DVRは、ルーターやモデム(ルーター機能付)でポートの開放やIPアドレスの設定を行う必要がありますが、ルーターやモデムは種類が多く、弊社ではサポートさせていただいておりません。こういった設定等につきましては、プロバイダーや、業者にご依頼いただくことをお勧めします。

Windows8/8.1について
Windows 8.1 :「Modern UI design」では動作いたしません。「クラシックUI」でご使用ください。

インターネットエクスプローラー11 について
互換表示設定で「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力してご使用ください。
※まず初めに、Internet Explorerを管理者として起動して下さい。

(1)Windowsのスタートボタンをクリックします。
(2)「すべてのプログラム」をクリックして、[Internet Explorer]を右クリック→[管理者として実行]をクリックしてください。
(3)Internet Explorer 11 の「ツール」⇒「互換表示設定」をクリックします。
(4)互換表示設定画面で、「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力し、「追加」ボタンを押下してください。

携帯電話での監視について
専用のアプリケーションソフト(無料)をインストールしていただき、画像をご覧頂くことができます。

●パケット通信料について
膨大なパケット通信料がかかると思いますので、定額制でいくら使用しても料金が同じというプランをお勧めします。

1.Internet Explorer 11を管理者として実行する
Internet Explorer 11を管理者として実行するには、
以下の操作手順を行ってください。

起動しているInternet Explorer 11をすべて終了します。
「スタート」→「すべてのアプリ」の順に左クリックします。
「Windowsアクセサリ」を左クリックし、
「Internet Explorer」を右クリックして、
表示された一覧から「管理者として実行」を左クリックします。
「ユーザーアカウント制御」が表示されます。
「はい」を左クリックします。


2.互換表示設定
Internet Explorer 11の「ツール」→「互換表示設定」を左クリックします。
「追加するWebサイト」にDVRやNVRやIPカメラの
IPアドレスを入力し「追加」を左クリックします。
すでにIPアドレスが入力されている場合は、
そのまま「追加」を左クリックします。
「閉じる」を左クリックすると
Internet Explorer 11が更新されます。
Internet Explorer 11を閉じ
再度Internet Explorer 11を管理者として実行してください。


3.署名が無効でもソフトウェアの実行またはインストールを許可する
Internet Explorer 11の「ツール」→
「インターネットオプション」を左クリックします。
「詳細設定」タブを左クリックします。
「セキュリティ」の中の
「署名が無効な場合でもソフトウェアの実行またはインストールを許可する」に
チェックを入れます。
「適用」を左クリックします。
「OK」を左クリックします。
Internet Explorer 11を閉じ
再度Internet Explorer 11を管理者として実行してください。


4.ActiveXコントロールなどのウェブブラウザの実行を有効にする
Internet Explorer 11の「ツール」→
「インターネットオプション」を左クリックします。
「セキュリティ」タブ→「レベルのカスタマイズ」を左クリックします。
ActiveXコントロールでのマルウェア対策ソフトウェアの実施 有効にする
ActiveXコントロールとプラグインの実行 有効にする
ActiveXコントロールに対して自動的にダイアログを表示 有効にする
ActiveXフィルターを有効にする 有効にする
ActiveXを警告なしで使用することを承認済みのドメインにのみ許可する
有効にする
スクリプトレットの許可 ダイアログを表示する
スクリプトを実行しても安全だとマークされていないActiveXコントロールの初期化とスクリプトの実行 ダイアログを表示する
スクリプトを実行しても安全だとマークされているActiveXコントロールのスクリプトの実行 ※1 有効にする
バイナリビヘイビアーとスクリプトビヘイビアー 有効にする
外部メディアプレーヤーを使用しないWebページのビデオやアニメーションを表示する 有効にする
署名されたActiveXコントロールのダウンロード ダイアログを表示する
前回使用されなかったActiveXコントロールを警告なしで実行することを許可する 有効にする
未署名のActiveXコントロールのダウンロード ダイアログを表示する




HD-SDIカメラ  4台  でハードディスク  2TB  の録画時間の目安
画質 録画解像度:1920×1080 (1080p)
1秒間に録画するコマ数(fps/秒) ※各チャンネルのコマ数です
30コマ 15コマ 10コマ 5コマ 3コマ 1コマ
超高 2.8日 5.6日 8.4日 16.8日 28.0日 84.2日
3.3日 6.7日 10.1日 20.2日 33.7日 101.1日
標準 4.2日 8.4日 12.6日 25.2日 42.1日 126.4日
8.4日 16.8日 25.2日 50.5日 84.2日 252.8日
画質 録画解像度:1280×720 (720p)
1秒間に録画するコマ数(fps/秒)  ※各チャンネルのコマ数です
30コマ 15コマ 10コマ 5コマ 3コマ 1コマ
超高 5.6日 11.2日 16.8日 33.7日 56.1日 168.5日
6.7日 13.4日 20.2日 40.4日 67.4日 202.2日
標準 8.4日 16.8日 25.2日 50.5日 84.2日 252.8日
16.8日 33.7日 50.5日 101.1日 168.5日 505.6日
※上記の録画可能時間は概算です。 カメラの仕様や撮影物の動きの頻度等により変動いたします
