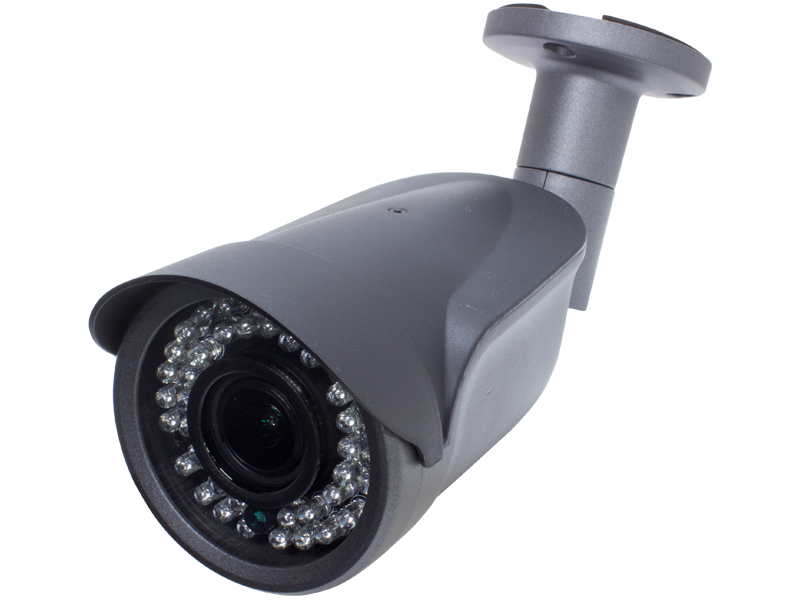

136万画素AHDシリーズ 屋外防滴仕様 不可視型赤外線カメラ
WTW-AR75NE-94
生産販売終了特別価格26,800円（税込）
- 136万画素AHDシリーズの不可視型赤外線カメラ
- 不可視型の940nm赤外線LEDを使用しているので、より赤外線光が見えにくいタイプです。
- 2.8～12mmのオートアイリス・バリフォーカルレンズ搭載
- 夜間監視対応モデル
- 【特徴】
- 屋外防滴仕様の赤外線カメラ
- 136万画素AHDシリーズ機器対応モデル
- 2.8～12mmのオートアイリス・バリフォーカルレンズを搭載しており、広角から標準の画角を撮影することが可能

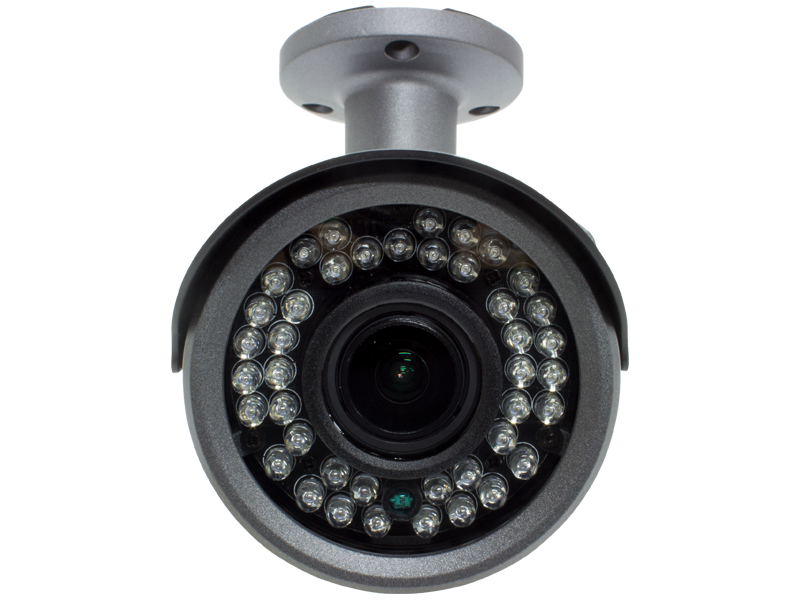

- 940nmの不可視型赤外線LEDを42個搭載し、約20mの照射が可能
-
主な特徴
アナログシステムを利用した高画質AHDカメラ
従来のアナログカメラと比較して2倍の画質で低コストを実現
AHDとは、アナログシステムを使ってHD画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えるできます。
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。既存の配線をそのままで、AHDシステムへカンタン移行
不可視型赤外線LEDを搭載
完全な暗闇でも赤外線光で夜間監視可能、赤く光らない不可視型赤外線LEDを採用
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤く光らない不可視型赤外線LED(940nmタイプ)を採用しているので、夜間にLEDが全く見えません。
▲赤く光らない赤外線LED
赤外線光で暗い場所も白黒で撮影可能です。
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
▲フリッカーレス機能でチラツキを防ぐ
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
赤外線LED搭載赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
▲赤外線照射で、暗闇になって見えない部分が明るくなります。
フリッカーレス機能東日本50Hz地域の照明下のチラツキを防ぐ
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレス撮影サンプル
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
オートアイリス機能明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
3DNR機能映像信号に混在ノイズをデジタル処理で除去します。
3DNR機能は連続する映像を分析し、ノイズとして認識したピクセルを除去することで鮮明な映像になります。
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
英語OSD機能露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります英語OSD画面と操作コントローラー
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック -
スペック
WTW-AR75NE-94
136万画素AHDシリーズ 屋外防滴仕様 不可視型赤外線カメラ
型番 WTW-AR75NE-94 商品概要 136万画素AHDシリーズ 屋外防滴仕様 不可視型赤外線カメラ カメラハードウェア性能
【センサー・映像出力性能】 撮影素子 1/3 inch Mega pixel Sony AHD CMOS Sensor 総画素数 136万画素 有効画素数131万画素 映像出力形式 AHD720p / 1.0Vp-p / 75Ω（BNC） 映像出力解像度 AHD出力：1280×720（720P） 走査方式 プログレッシブスキャン方式 同期方式 内部同期 S/N比 52dB 水平解像度 1000TV本 【レンズ】 搭載レンズ メガピクセル対応オートアイリス・バリフォーカルレンズ 焦点距離 2.8～12mm ズーム比 約4倍 画角 水平角度約87～32度 【旋回・ズーム機能】 パンチルトズーム(PTZ) 非搭載 可動範囲 - 電動ズーム - 【投光性能】 赤外線LED Φ5mm / 940nm 不可視型赤外線LED 42個 対応周波数 940mm/850nm 赤外線照射距離 約20m 赤外線監視可能距離 約10m ICR機能 有 照明LED - 照明照射距離 - 照明監視可能距離 - 最低被写体照度 0Lux ※LED作動時 【インターフェイス】 映像出力端子 AHD端子（BNCJ） 電源入力端子 Φ2.1DCジャック 音声 無 OSDリモコン ケーブル一体型 十字・センター操作ボタン カメラソフトウェア性能
【映像調節性能】 設定画面(OSDメニュー) 英語 シャッタースピード オート 1/30 , 1/60 , FLK , 1/240 , 1/480 , 1/1000 , 1/2000 , 1/5000 , 1/10000 , 1/50000 電子感度アップ（DSS） OFF,AUTO(×2 , 4 , 6 , 8 , 10 , 15 , 20 , 25 , 30) フリッカレス機能 有 DAY&NIGHT EXT / COLOR / B/W（白黒） / AUTO ※本製品はEXTに設定してください ホワイトバランス ATW/AWC-SET/INDOOR/OUTDOOR/MANUAL/AWB ノイズ低減（DNR） 2DNR（OFF / LOW / MIDDLE / HIGH）
3DNR（OFF / LOW / MIDDLE / HIGH）霧ノイズ低減(DEFOG) 有 逆光補正 OFF / BLC（1エリア設定） / HSBLC（4マスクエリア設定可能） D-WDR OFF / ON（8段階レベル調整可能 ） デジタルズーム機能 無 モーション機能 OFF / ON（4エリア設定可能） プライバシーマスク機能 OFF / ON（4エリア設定可能） ミラー機能 上下左右反転可能 S/N比 52dB カメラ本体

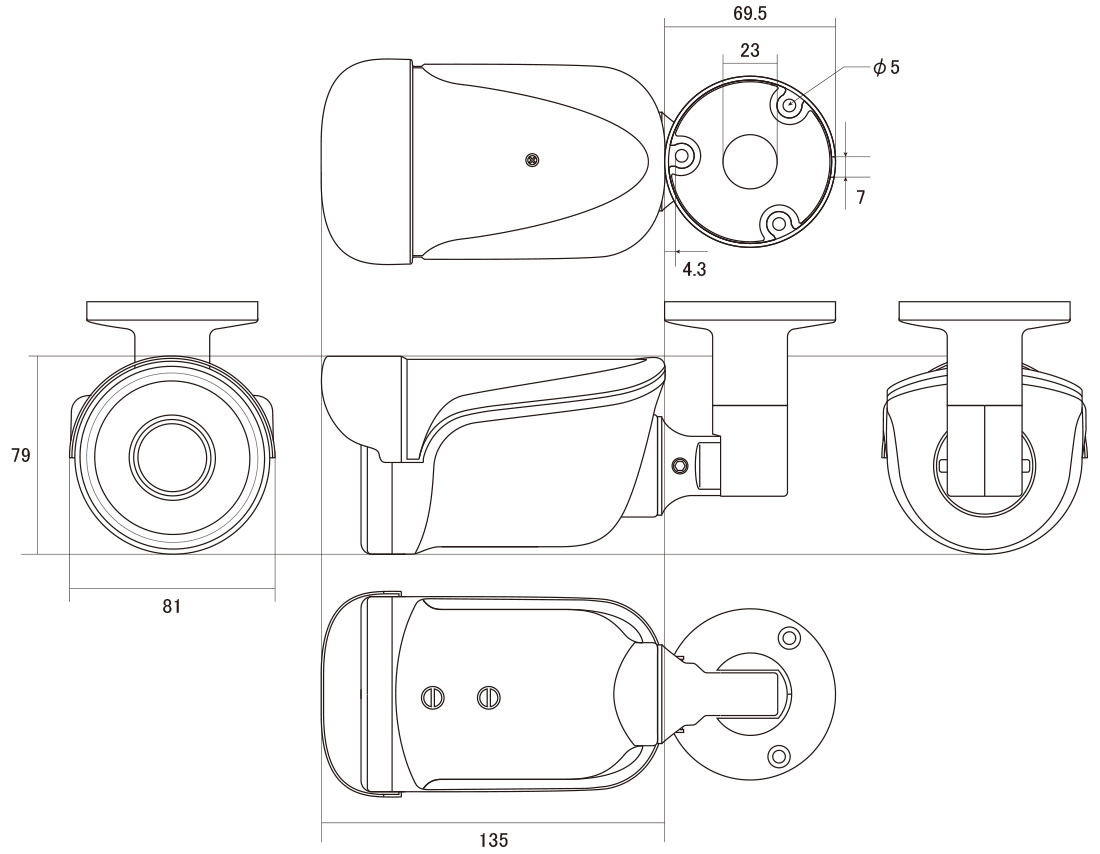

【電源・カメラ本体・その他】 本体材質 アルミニウム 本体配色 ガンメタル・ブラック 本体外形寸法 81(W)×79(H)×135(D)mm ※寸法には取付金具は含みません 本体重量 約550g ※取付金具含む 電源 DC12V / 550mA 冷却ファン/保温ヒーター 無 周辺動作温度 -10℃～50℃ 付属品 電源アダプター / カメラ取付固定ネジ / 角度調節用六角レンチ ※WTW-AR75NE-94の仕様・色・形状・スペックが予期無く変更になる場合があります。
