-+- AHDセットの特徴 -+-
POINT 01

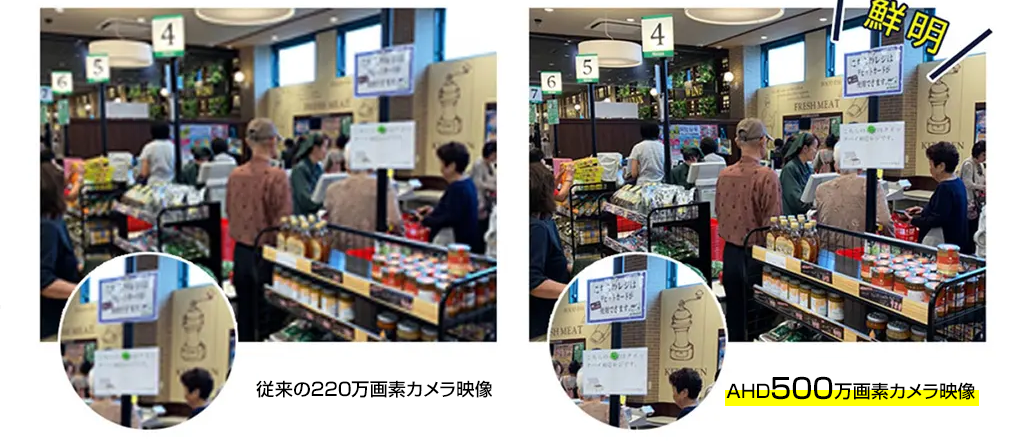

500万画素カメラを入力し鮮明な視聴・記録が可能
従来の220万画素カメラなどと比べ高画素の500万画素のカメラを各チャンネルに入力できるため、
高画質で鮮明な映像をリアルタイムで視聴しながら同時に映像録画を行うことが可能です。
またアナログのカメラシステムにも互換性があり、既に敷設してあるアナログの映像ケーブルを使い、500万画素の高画質映像を伝送することも可能とし、新たにケーブルを引き直す必要がございません。
POINT 02
AHDなので既存の配線をそのまま使用可能！
AHD信号規格はカメラからの映像データを圧縮してケーブルで録画機へと伝送する仕組みのため、古く使用されていたアナログ防犯カメラなどのケーブルでも高画質のまま映像を伝送することが可能となります。
そのため、配線を引き直す工事が不要のため、配線工事が不要でコストを抑えて新しい防犯カメラシステムに入れ替えをする事が可能です。
※ケーブルが断線や腐食、劣化などケーブルが破損している場合は使用することが出来ません。
POINT 03
パソコン・スマホから遠隔で映像確認！
録画機をインターネット接続していただくことで、スマートフォン・パソコンからネットがつながる場所であればいつでもどこからでも見ることが可能です。
またCMSソフトで各所に設置した録画機をまとめて映像視聴することができるため、会社や工場、交通公共施設など業務用途でもご利用いただけます。
POINT 04

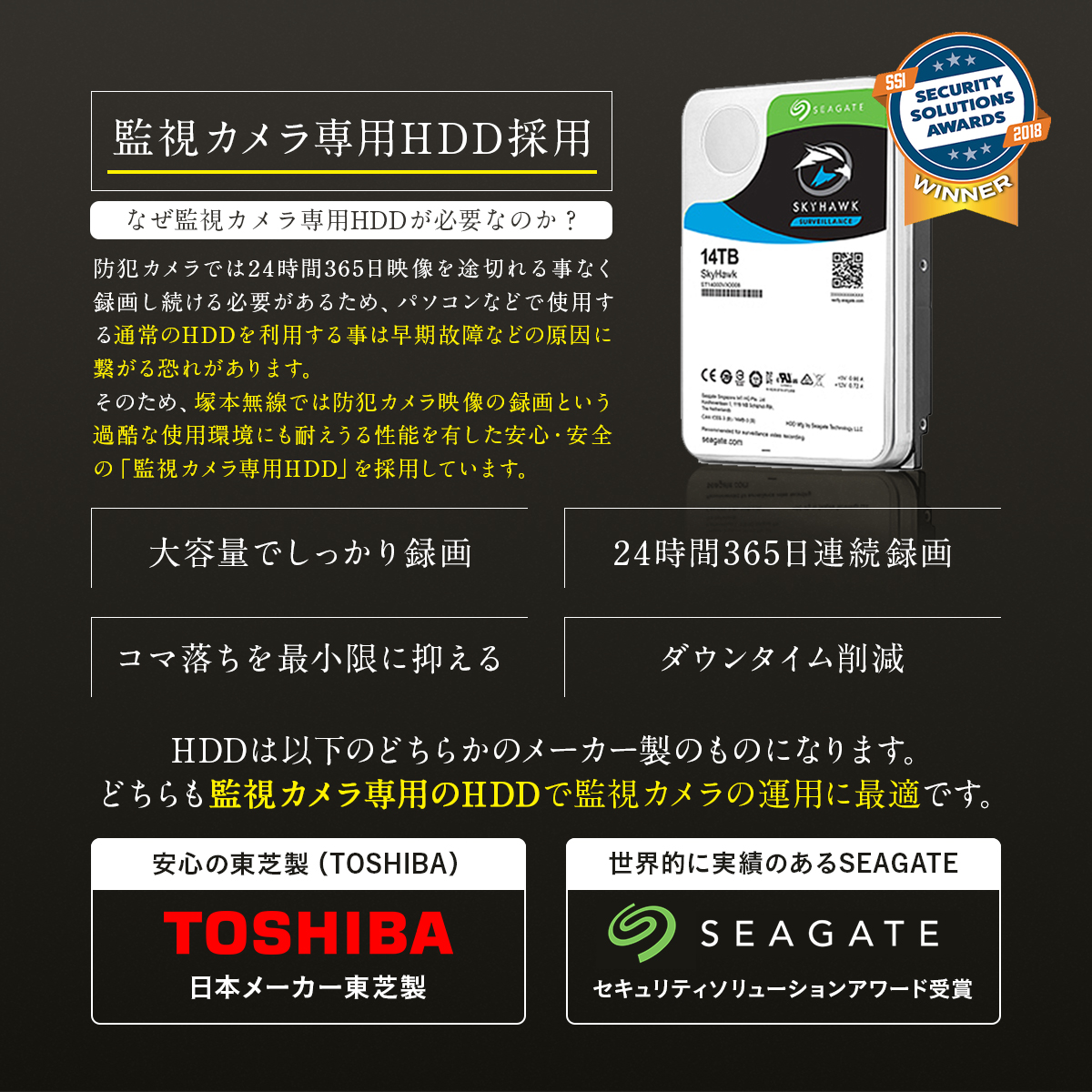

大容量HDDで長期間録画が可能！
防犯カメラシステム専用の大容量ハードディスクを採用
防犯カメラシステム専用の長寿命HDDを採用しているため、安定して長期間ご利用いただけます。
HDD容量はオプションにてご選択いただけます。用途に合わせてHDD容量をご選択ください。
※商品購入後、容量のご変更は受付できませんのでご注意ください。
POINT 05

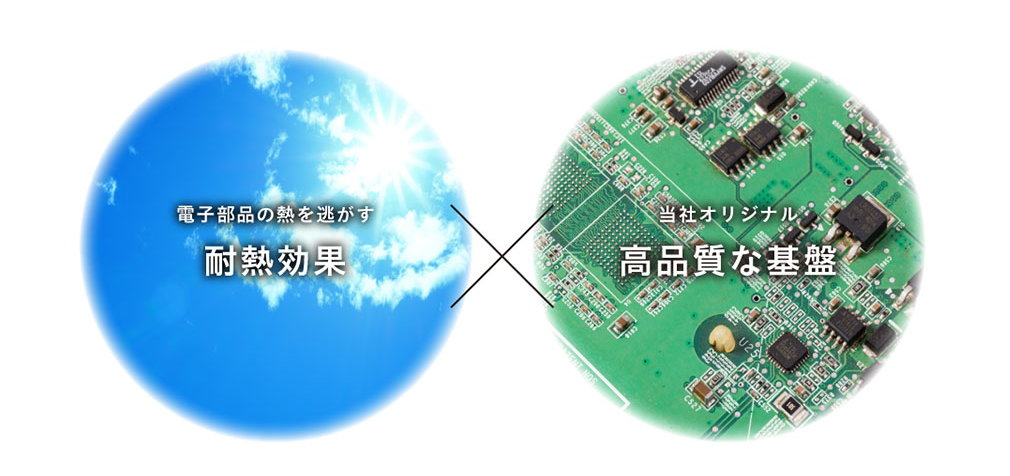

自社開発製品だからできる、カメラの耐久性能
電子部品など高品質の部品を使用し、他社では実現出来ない自慢の耐久性
自社開発だからこそ、一つ一つにこだわって設計製造し、高度な耐久性能を備えたカメラです。
高温でも耐えられる電子部品の質や熱を逃がす仕組みを作ることで、カメラの耐熱機能を実現しており、
近年の夏場の高い温度にも問題なく動作いたします。
POINT 06
屋外カメラはIP66相当の安心防水設計
防塵＆防水設計で、屋外の設置にも対応！
屋外対応のカメラは高度な防水性能を備えており、屋外の設置にも安心してご利用いただけます。
※防水・防塵性能は屋外対応機種のみとなり、屋内用カメラは屋外で使用しないでください。
POINT 07
夜間もはっきり映る赤外線LED搭載
赤外線LEDの光で夜間真っ暗闇でも鮮明な映像を映し出す
夜間は証明をOFFにする倉庫や事務所などでも、赤外線を照射して画像を録画。
夜間の見守りにも最適なカメラです。
POINT 08
選べる３つの録画機能
POINT 09

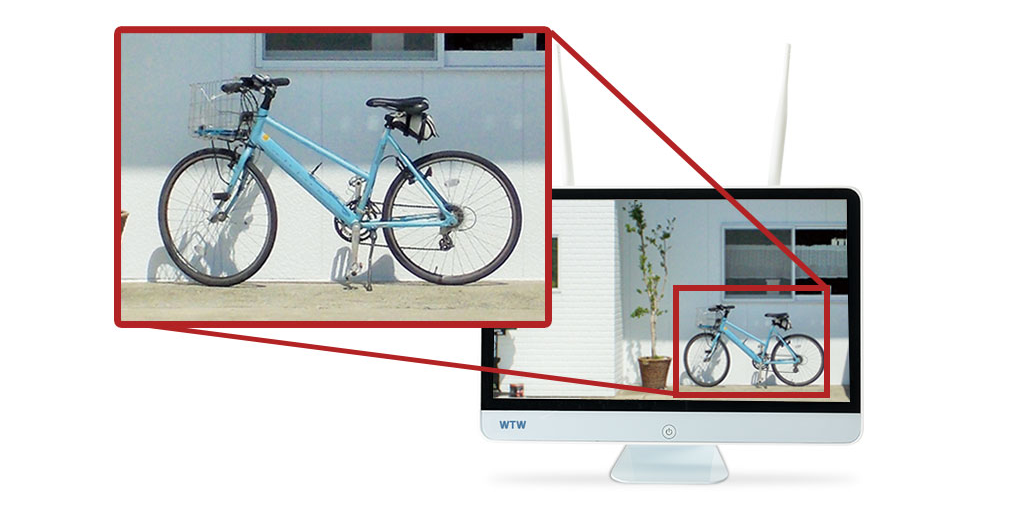

デジタルズームで映像を拡大
リアルタイム・映像再生時でも映像を拡大可能！
デジタルズーム機能で小さく映る人や車などを拡大することが可能です。
映像を拡大することで証拠映像など確認作業に便利です
※デジタルズームは撮影した映像データを引き伸ばして拡大する機能となるため、等倍を超える倍率でズームすると荒く表示されます。
POINT 10
大事なデータをUSBにバックアップ！
録画したデータはUSBにバックアップが可能
録画した映像はカメラのチャンネルや保存する時間指定をして、USBメモリーに出力することで映像をバックアップすることができ、バックアップしたデータを証拠提出・保管をすることで使用します。
※HDDの全映像データをバックアップする機能ではございません。
※接続にはUSBメモリを使用します。外付けHDDはご利用いただけませんのでご注意ください。
インターネット環境が無い場合は遠隔地からのCMS・スマホアプリからの監視はご利用できません。
本製品はインターネット回線を接続することで、録画機に接続されたカメラの視聴や設定、録画などをインターネット経由で行うことができるため、ネット環境がない場所では遠隔監視はご利用することはできません。
「IPv6」および「IPv4 over IPv6」のネットワーク環境は非対応です。
従来のネット回線では「IPv4(PPPoE)」接続が主流でしたが、近年ネット回線の高速化により光回線を中心に「IPv6(IPoE)」化が進んでおります。
本製品は「IPv4」の仕組みを採用しており、また「IPv4」は「IPv6」には互換性がないため、ネット接続ができない場合がございます。
こちらのページよりお客様が使用されているネット回線が「IPv4」または「IPv6」なのかをチェックするツールがございますので、ご確認頂ますようお願い致します。
・IPv4・IPv6チェックページ
場合によっては「IPv4とIPv6」の両方が表示される場合がございますが、その場合は通常「IPv6」を使用し、一部利用を「IPv4」で接続を行う仕組みのものとなっております。
これを「IPv4 over IPv6」と呼び、この場合も使用できない可能性がございます。
モバイルネット回線・テザリング通信(SoftbankAIRなどのポケットWi-Fi)はご利用頂けません。
ポケットWi-Fiなどのモバイル通信(SIM)は光などの固定回線とは違い、録画機の接続に必要な通信に対応していないためご利用頂けない場合がございます。
そのためモバイル通信での動作保証をいたしかねます。
またテザリング機能による接続もできません。
※ ご確認ください | 設置上のご注意 ※
- ※モバイル通信回線を利用するルーター(SoftbankAIRやポケットWi-fiなど)はご利用いただけない場合があり、動作保証いたしかねますので、ご了承ください。光回線・ケーブルTVなどの固定回線に接続したWi-Fiルーターのご利用を推奨いたします。
- ※Softbank光回線は、ルーター装置により通信がブロックされる場合があるため、正常に動作しない可能性がございます。
- ※無線LANルーターの暗号化方式はWPAもしくはWPA2に対応したものをご利用ください。暗号化方式がWEPのみに対応したルーターや、パスワード設定されていないルーターはご利用できません。
- ※キャリアや公共施設などのフリーWi-Fiを接続することはできません。必ずご自身のネット環境で接続を行なってください。
- ※グローバルIPアドレスが付与されているインターネット接続環境と、UPnPに対応した2.4GHz/5Ghzの周波数帯域を使用する無線ルーターを予めご用意ください。
- ※無線LANルーターに関しましては通信規格がIEEE802.11a/b/g/n/ac/aに対応した無線LANルーターのご利用を推奨いたします。ご利用の無線LANルーターが対応しているかメーカーにお問い合わせください。
- ※集合住宅やマンションなどの共有回線での動作保証はいたしかねます。(セキュリティー設定などで使用できない場合があるため)
- ※中継機をご利用の場合は動作保証いたしかねます。
- ※Wi-Fi機器・ルーター・モデム・ネット回線など相性や、セキュリティ機能などよる不安定な動作、又はご利用いただけない場合は保証の対象外となります。
セット録画機 スペック詳細
| 型番 | WTW-DA105G |
| 商品概要 | 500万画素AHDシリーズ4ch対応 デジタルビデオレコーダー(DVR) |
ハードウェア性能
| 【映像】 | |
| 映像入力 | 4入力（75Ω BNC端子） AHD/TVI/CVI/CVBS対応 |
| 入力解像度 | 2560×1944(1944P) / 2560×1440(1440P)/ 1920ｘ1080(1080P） 1280×720(720P) / CVBS（アナログ信号） ※1944P/1440Pは20fps以上のカメラ入力時は、最大録画解像度が入力解像度の半分となります |
| 出力端子 | メイン出力（HDMI端子） ▼サブ出力 VGA出力ｘ1（ミニD-SUB15pin) CVBS(BNC端子)出力×1 |
| 出力解像度 | 1920×1080 / 1280×1024 / 1280×720 / 1024×768 |
| 【音声】 | |
| 音声入力 | 2入力（RCA端子） |
| 音声出力 | HDMI出力 / RCA出力 |
| 【システム】 | |
| OS | Linux |
| SATAデバイス | SATA（HDDｘ1） 最大 8TBに対応 |
| 外付けHDD | 無 |
| センサー入・出力 | 4入力（ノーマルクローズ/ノーマルオープン)・1出力 ※出力は最大DC12V-1Aまで通電可能 |
| PTZ | 有 (RS485端子） |
| USB | USB2.0×2（全面ｘ1、後面×1） ※マウス操作・USBフラッシュメモリによるバックアップ操作用 |
ソフトウェア性能
| 【表示】 | |
| 表示フレームレート | 各チャンネル最大：30fps |
| 表示解像度 | 最大1080P（1920ｘ1080） |
| 表示モード | 1画面フルスクリーン / 4分割 / 8画面 / 9分割 |
| シークエンス機能 | 1画面フルスクリーン スイッチング時間 5秒〜255秒 |
| 【録画】 | |
| 映像圧縮 | 有(次世代映像圧縮方式) |
| 録画解像度 | 2560×1944(1944P)/2560×1440(1440P)/1920×1080（1080P) 1280×720(720P)/928x480(960H)/720ｘ480(Ｄ1) ※1944Pは12.5fps以下のカメラを入力時に設定可能です。20fps以上のカメラを入力した場合、録画解像度は最大1296ｘ1952となります。 ※1440Pは15fps以下のカメラを入力時に設定可能です。20fps以上のカメラを入力した場合、録画解像度は最大1296ｘ1440となります。 |
| 録画画質 | 最低 / 低/ 中/ 良/ 高/ 最高 6段階設定 |
| 録画モード | 常時録画（24時間録画） / スケジュール録画/ イベント録画 |
| 録画フレームレート（NTSC） | 各チャンネル最大15fps ※入力するカメラのフレーム数の半分の数値が設定可能 ＜例＞12.5fpsカメラ：最大6fps／20fpsカメラ：最大10fps |
| アラーム前録画時間 | 5秒〜30秒 |
| アラーム後録画時間 | 5秒〜300秒 |
| 【再生】 | |
| 画面表示 | 1画面フルスクリーン / 4分割表示 |
| 再生画面数 | カメラ4台接続30fps設定時：録画同時再生数は3画面 ※録画機のフレームレート設定を14fpsで4画面に対応 |
| 画面検索方法 | カレンダーから日付・時刻選択 |
| デジタルズーム | マウス操作でズーム可能 |
| 再生スピード | 再生 / 早送り / 早戻し（早送り・巻き戻し共にｘ2ｘ4ｘ8ｘ16） 一時停止 / コマ送り/コマ戻し/スロー再生（1/2、1/4、1/8再生) |
| 保存媒体 | HDD |
| 【ネットワーク】 | |
| インターフェイス | 端子：RJ45ｘ1/10M/100M/1000Mイーサーネット |
| プロトコル | HTTP/TCP/IP/NTP/P2P |
| 対応OS | Windows 7 / Windows 8 / 8.1 / 10 ※Apple社 Macには対応しておりません。 |
| 対応ブラウザ | Internet Explorer ※Microsoft Edgeには対応しておりません。 |
| 操作ユーザー数 | 4ユーザー |
| CMS | 有 (iVMS320) |
| CMS対応OS ソフト名 | Windows 7 / Windows 8 / Windows 10 ※Apple社 Macには対応しておりません |
| アクセス対応端末 | PC：Windows 10 / 8.1 / 8 スマートフォン：Android / iPhone |
| スマートフォン 専用アプリ | Android / iPhone（iOS） 「WTW SDI SEE」 |
| イベント送信 | メール通知 |
| 検索再生 | カレンダーから日付・時刻選択 |
| 【バックアップ】 | |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ | USB2.0 ※容量32GB以下のものが推奨となります。 |
| 音声バックアップ | 有 |
| ネットワークバックアップ | 有 ※ファイル形式：AVI/コーデック形式：次世代映像圧縮方式 |
| バックアップデバイス | ネットワークバックアップ / USBフラッシュメモリー |
| ファイル形式 | AVI形式/コーデック形式：次世代圧縮方式 |
| バックアップデータの再生 | AVIファイル ※録画データは次世代圧縮方式となるため、対応するメディアプレイヤーが別途必要です。 VLCプレイヤーなどで再生が可能です。 |
| 【アラーム】 | |
| モーション録画機能 | 有 ※各チャンネル検知録画 |
| モーションエリア設定 | 有 縦18コマ×横22コマ 全396コマ ※各チャンネル設定可能 |
| モーション感度設定 | 10段階で設定可能 |
| 【OSD・DVR Control】 | |
| 言語 | 多言語対応 |
| リモコン | 無 |
| システムアップグレード | USBからファームウェアを更新 |
| 操作 | USBマウス |
| Pan / Tilt / Zoom Control | RS485 プロトコル：PelcoD/ボーレート：110〜921600/アドレス：0〜255 |
| 【電源・本体・その他】 | |
| 本体材質 | ボディ：アルミニウム 全面パネル部：プラスチック |
| 本体配色 | ブラック |
| 本体外形寸法 | 260(W)×215（D）×46(H)mm ※突起物含む |
| 本体重量 | 約710g （※HDD含まず） |
| 冷却ファン | 無 |
| 動作可能周囲温度 | 5度〜40度 |
| 動作可能周囲湿度 | 0〜90％ ※結露無き状態 |
| 消費電力 | 電圧：DC12V / 消費電力：約60W ※HDD-2TBの場合 |
| ※WTW-DA105Gの仕様・色・形状・スペックが予期無く変更になる場合があります。 |
カメラセットの組み合わせご注文はこちらから

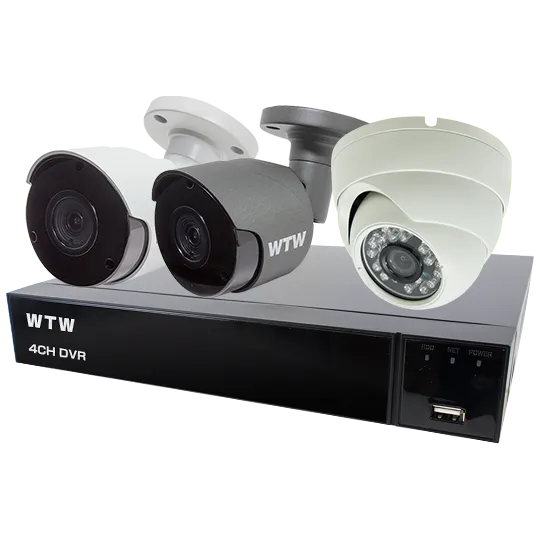

AHDシリーズ 最大500万画素対応の4ch録画機・カメラセット
WTW-DA105G- AHDシリーズ 最大500万画素対応の4ch録画機・カメラセット
- セット商品価格 57,800円〜（税込）
- 録画機は最大500万画素の高解像度カメラの入力に対応しながらも、従来のアナログカメラとも互換性があり、既存のアナログ用ケーブルも仕様することが可能。
- HDMI対応のモニターに録画機を接続し、付属のマウスを接続するだけでデスクトップパソコンのような操作となります。
- ネット接続をすることで、遠隔地からスマートフォンやパソコンから専用アプリを使用して視聴することが可能です。
・・・
