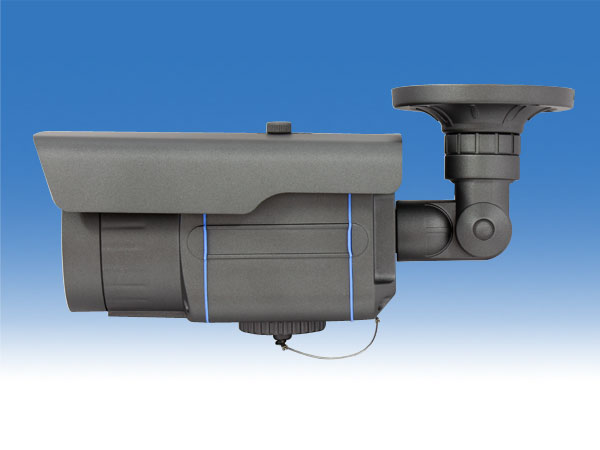

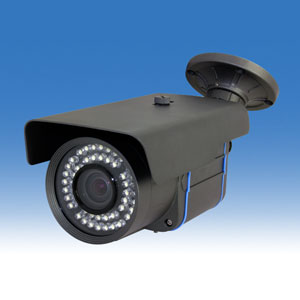

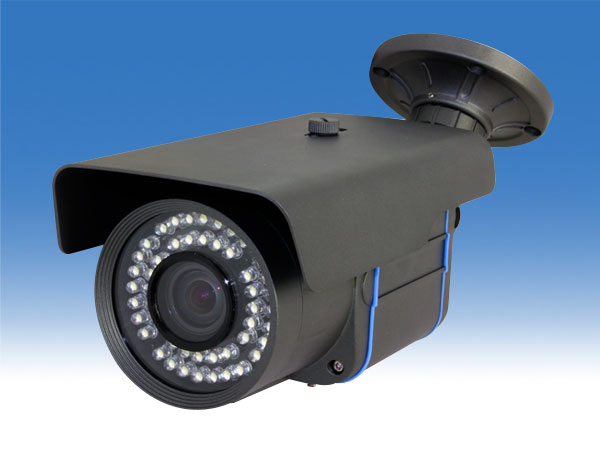

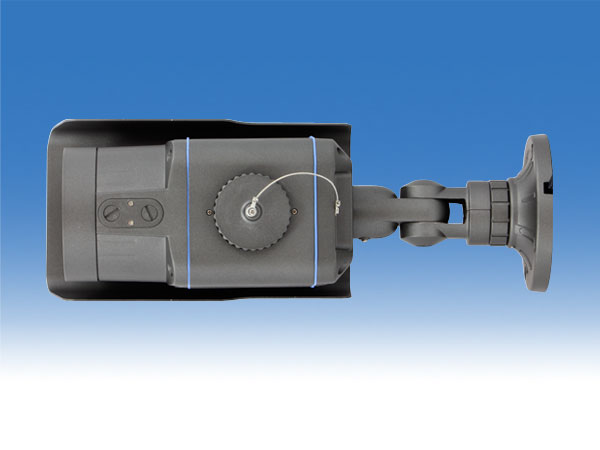

HD-SDI/EX-SDI 屋外防滴仕様 防犯灯カメラ
BCK-HW7033
製品詳細
- 特徴
- 機能
- 接続例/画角
- スペック
-
主な特徴
HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)●HD-SDIカメラでは配線距離が最高150mまででしたが、
EX-SDI対応カメラでは伝送距離を最大350mにまで伝送可能へ●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
夜間常時点灯型 防犯灯カメラ
街灯・威嚇・防犯の3役こなす新世代カメラ
防犯灯カメラは通常の赤外線カメラと違い、通常のLEDライトを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。
また赤外線を使用しないライト型LEDで周りを照らし、夜間撮影をカラーで行えます。

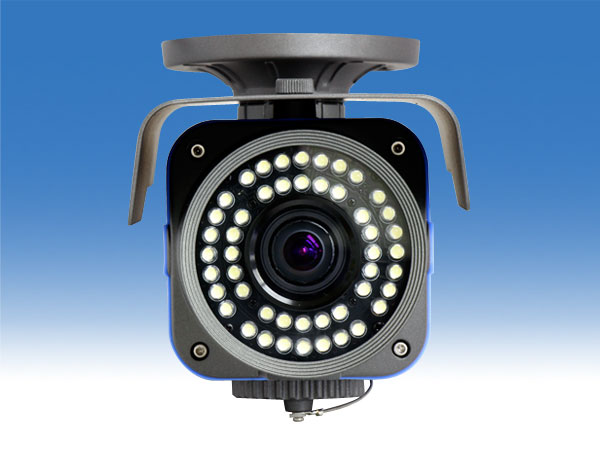

▲LEDライト
夜間はLEDライトで照らしてカラーで撮影
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレスでチラツキのない撮影が可能。
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※カメラによって、マスキング方法や指定個数、色指定など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
ホワイトLED搭載夜間常時点灯で防犯効果を高める
防犯灯カメラは通常の赤外線カメラと違い、通常のLEDライトを使用しており暗闇の中でも街灯のように存在感が高いため、防犯と威嚇になります。
また赤外線を使用しないライト型LEDで周りを照らし、夜間撮影をカラーで行えます。
夜間は街灯になり、カメラの存在感と周囲の明るさで威嚇
フリッカーレス機能東日本50Hz地域の照明下のチラツキを防ぐ
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレス撮影サンプル
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
WDR機能逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
オートアイリス機能明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
マスキング機能特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。 ※カメラによって、マスキング方法や個数、色など異なります。マスキング機能のイメージ
日本語対応のOSD機能露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
日本語OSD画面と操作コントローラー
※機種によってOSDメニューや、機能が異なります。
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック画角比較
標準レンズの場合 (画像をクリックで拡大)
焦点距離
f = 3.5mm
焦点距離
f = 16mm
-
スペック
BCK-HW7033
HD-SDI/EX-SDI 屋外防滴仕様 防犯灯カメラ
商品名 BCK-HW7033 撮像素子 1/2.7インチ 220万画素Panasonic製 CMOSセンサー 総画素数 220万画素 走査方式 プログレッシブスキャン方式 同期方式 内部同期 水平解像度 1100TV本以上 映像出力形式 HD-SDI/EX-SDI出力：1.45G/s,HD-SDI/EX-SDI Output （SMPTE 292M）
アナログ出力：1.0Vp-p 75Ω コンポジット映像出力解像度 HD-SDI/EX-SDI出力：1920×1080（1080P）・1280×720（720P）
アナログ出力：750TV本←映像確認用映像出力端子 HD-SDI/EX-SDI端子（BNCJ）
アナログ出力端子（RCAJ専用出力ケーブル付属）←映像確認用電源入力端子 Φ2.1DCジャック ホワイトLED 5mm ホワイト LED 48個搭載 対応周波数（赤外線） 非対応 ホワイトLED照射距離 最大約20m ホワイトLED監視距離 最大約10m ICR機能 無 OSDメニュー 日本語 ホワイトバランス オート / マニュアル 電子感度アップ（DSS） オフ / オート（×2，×3，×4） ノイズ除去機能（DNR） オート / オフ / 低 / 中 / 高 ワイドダイナミックレンジ（WDR） オフ / オン（5段階レベル調整可能 ） ハイライト補正（HLC） 無 デイ & ナイト 無 ACE機能 有（明暗比の調整機能） モーション機能 オフ / オン（1ゾーン） プライバシーマスキング オフ / オン（14エリア） ミラー機能 オフ / オン（左右・上下反転可能） デジタルズーム機能 有（4倍デジタルズーム） S / N比 52dB 接続端子 映像：BNCJ端子/電源：Φ2.1DCJ 映像・電源：BNCJ端子 レンズ 4〜16mm オートアイリスバリフォーカルレンズ 画角 水平角度約84〜21度 （200万画素に設定時） 最低被写体照度 0Lux ※ホワイトLED作動時 周辺動作温度 -10℃〜50℃ 外形寸法 116.5（W）×198（D）×124（H）mm ※取付金具含まず 重量 約1480g 電源 DC12V / 約550mA ※BCK-HW7033の仕様・色・形状・スペックが予期無く変更になる場合があります。
