WTW-VD32-1C-W_B

上の画像をクリックすると拡大画像を表示します

PDF形式のカタログをダウンロードできます

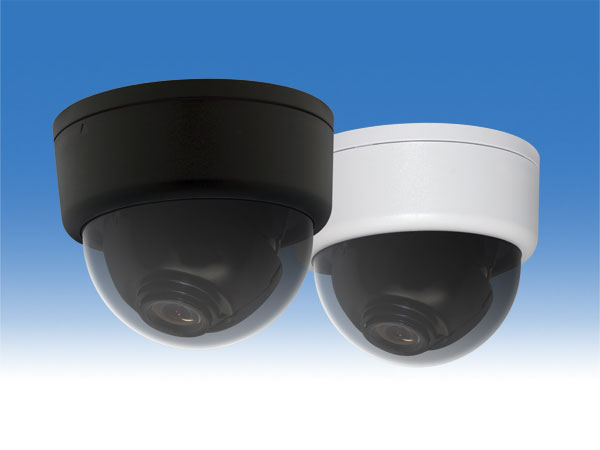

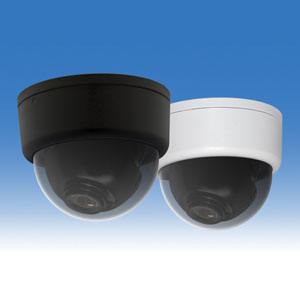

WTW-VD32B-1C ブラック
WTW-VD32W-1C ホワイト
希望小売価格 150,000円(税抜)
特別価格 60,800 円(税込)
保証期間 3年間
【必読】クリックして保証規約を表示
日本製

【特徴】
- ワンケーブル HD-SDI ドーム型カメラ
- 同軸ケーブル1本でHD-SDI信号伝送と電源入力可能
- 220万画素 CMOSセンサー搭載
高品質パーツを使用しております
- デジタルズーム機能搭載
- OSDメニュー操作可能
- 2.8〜10mmのオートアイリスバリフォーカルレンズ搭載
   もちろんメガピクセル対応タイプ
- プライバシーマスキング機能搭載
- モーション検知機能搭載
※専用モニター・専用DVRで御使用ください


解像度は1920×1080!!
HD-SDI超高画質防犯カメラ!!

【機能アイコン】
カラーカメラ EX-SDIカメラ HD-SDIカメラ CMOSイメージセンサー搭載 220万画素 屋内用カメラ バリフォーカルレンズ搭載
オートアイリス対応 ICRのDAY・NIGHT機能搭載 フリッカレス機能搭載 OSDメニュー搭載モデル 感度アップ機能 高感度機能搭載 WDR機能搭載
マスキング機能搭載 デジタル4倍ズーム 電源重畳

HD-SDI 屋内用 ハイクオリティードーム型カメラ

WTW-VD32シリーズ

 製品詳細

  • 特徴
  • 機能
  • 接続例/画角
  • スペック
  • 主な特徴

    HD-SDI/EX-SDI対応

    EX-SDI

    EX-SDI(Extended-Serial Digital Interface)

    ●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
    (カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)

    ●HD-SDIカメラでは配線距離が最高150mまででしたが、
    EX-SDI対応カメラでは伝送距離を最大350mにまで伝送可能へ

    ●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。

    ●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。


    EX-SDI

    同軸ケーブル一本で映像と電源が送れる

    カメラの電源確保が難しい場合や、長距離で使用する場合に有効

    ワンケーブルユニットは、一本の同軸ケーブルで映像と電源を一つにまとめてカメラに伝達させる仕組みで、カメラ側に電源が取れない場所や、DVR(録画機)から長距離に離れている場合などに有効なシステムです。

    ▲ワンケーブルカメラにはBNC端子のみで映像と電源が伝達できる。



    ワンケーブルユニット接続例


    ▲ドライブユニットから電源をカメラ側に送り、映像信号をドライブユニットが
     受取り、DVR(録画機)へと出力します。
    ※ワンケーブルカメラには、別途ワンケーブルドライブユニットが必要となります。

    照明のチラツキを防ぐフリッカーレス

    東日本50Hz地域の照明下でのチラツキ現象がフリッカです。

    富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
    照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
    この現象を防ぐ為の機能がフリッカーレス機能です。

    60hz/50hz地区

    ▲富士川を境に変わります。



    フリッカーレスでチラツキのない撮影が可能。

    フリッカー状態

    ▲50Hz地域で起こるフリッカー

    フリッカーレス状態

    ▲フリッカーレス機能でチラツキを防ぐ


    プライバシーを守るマスキング機能搭載

    特定の箇所をマスキング機能で見えなくすることができます。

    設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
    ※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。

    ▲画面をマスキングした場合、画面情報を見えなくする事ができます。


    ▲マスキング処理で近隣の建物へのプライバシーを守ります。

  • 機能

    フリッカーレス機能フリッカーレス機能

    東日本50Hz地域の照明下のチラツキを防ぐ

    富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
    照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
    この現象を防ぐ為の機能がフリッカーレス機能です。

    60hz/50hz地区

    ▲富士川を境に変わります。

    フリッカーレス撮影サンプル

    フリッカー状態

    ▲フリッカー状態

    フリッカーレス状態

    ▲フリッカーレス機能でチラツキを防ぐ


    オートアイリス機能オートアイリス機能

    明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します

    オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。

    明るい場合

    オートアイリス,露出オーバー

    暗い場合

    オートアイリス,露出アンダー

    WDR機能WDR機能

    逆光状態を防ぎ最適な状態で撮影します。

    WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。

    WDR,露出

    感度アップ機能感度アップ機能

    照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。

    ※この機能が強くなればなるほど、残像が発生しやすくなります。
    ※完全な暗闇では機能しません。

    感度アップ機能のイメージ

    オートアイリス,露出オーバー

    マスキング機能マスキング機能

    特定の箇所をマスキング機能で見えなくすることができます。

    設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
    そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
    ※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。

    マスキング機能のイメージ

    マスキング,保護,プライバシー

    日本語メニュー日本語に対応した設定画面

    露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。

    OSD機能は、カメラの様々な設定を画面上で行う機能です。
    露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
    ※機種によって表示内容や、カメラ機能が異なります

    日本語OSD画面と操作コントローラー

    OSD,日本語,設定

    OSD,操作,コントローラー
  • 接続例

    簡単な接続図
    ※ケーブルが雨や風にさらされる場合は、保護するために配管(PF管など)の中にケーブルを
       入れてください→設置事例写真はこちらをクリック

    画角比較

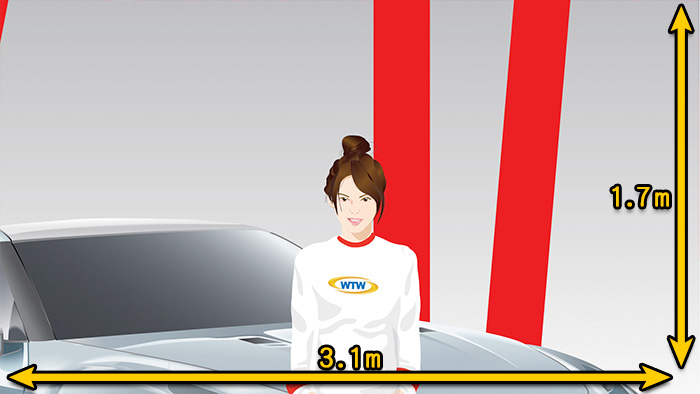

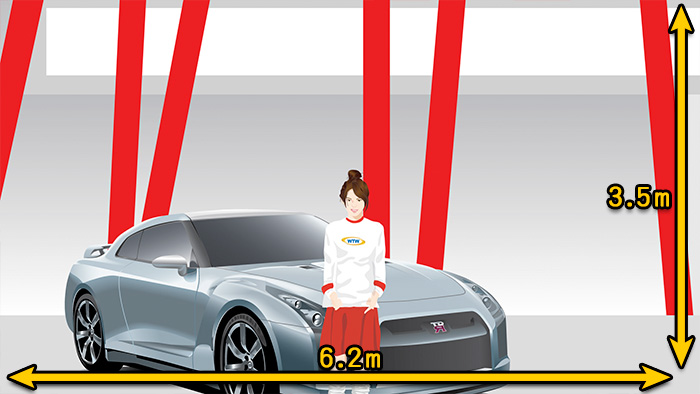

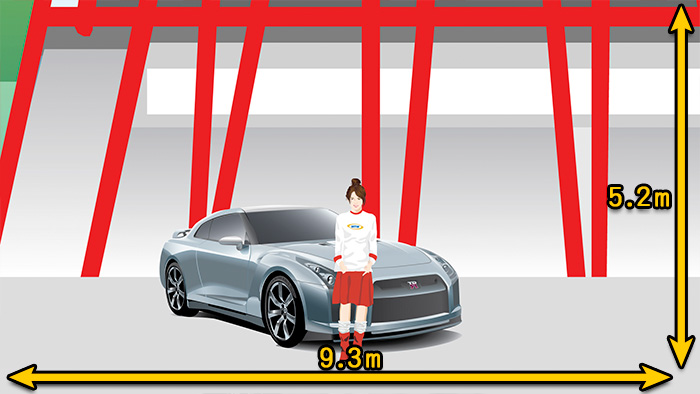

    標準レンズの場合 (画像をクリックで拡大)

    焦点距離
    f = 2.8mm

    5mの距離からの映像 10mの距離からの映像 15mの距離からの映像

    焦点距離
    f = 10mm

    5mの距離からの映像 10mの距離からの映像 15mの距離からの映像

  • スペック


    WTW-VD32シリーズ

    HD-SDI 屋内用 ハイクオリティードーム型カメラ

    商品名 WTW-VD32B-1C / WTW-VD32W-1C
    撮像素子 1/2.7インチ 220万画素Panasonic製 CMOSセンサー
    総画素数 220万画素
    走査方式 プログレッシブスキャン方式
    同期方式 内部同期
    水平解像度 1100TV本以上
    映像出力形式 1.45G/s,HD-SDI Output (SMPTE 292M)
    アナログ出力:1.0Vp-p 75Ω コンポジット
    映像出力解像度 HD-SDI出力:1920×1080(1080P)・ 1280×720(720P)
    アナログ出力:750TV本 (映像確認用)
    映像出力端子 HD-SDI端子(BNCJ)
    アナログ出力端子(RCAJ変換コード付属 ※映像確認用)
    赤外線LED
    対応周波数(赤外線) 850/940nm
    OSDメニュー 日本語
    ホワイトバランス オート  / ワンプッシュ / マニュアル
    電子感度アップ(DSS) オフ / オート(×2,×3,×4,×16)
    ノイズ除去機能(DNR) オフ / 低 / 中 / 高
    WDR 高,中,低
    ハイライト補正(HLC) 20段階感度調整
    バックライト(BLC) 1エリア指定 ※位置調整可能,サイズ調整可能
    デイ & ナイト カラー / 白黒 / オート  / 外部 ※基本設定は外部となります
    ACE機能 オフ / 高 / 中 / 低(明暗比の調整機能)
    モーション機能 オフ / オン(1ゾーン)
    マスキング オフ / オン(14エリア)
    ミラー機能 ミラー:左右反転可能/フリップ:上下反転可能
    デジタルズーム機能 有(8倍デジタルズーム)
    S / N比 52dB
    接続端子 映像・電源:BNCJ端子
    レンズ メガピクセル対応 2.8〜10mm オートアイリスレンズ搭載
    画角 水平角度約100〜32度 ※200万画素(解像度1920×1080)設定時
    最低被写体照度 0.8Lux  F1.4
    周辺動作温度 -10℃〜50℃
    ケースの色 白/黒
    外形寸法 Φ124×100(H)mm
    重量 約305g
    電源 1CHタイプ:WTW-LHRP1001D
    4CHタイプ:WTW-LHRP1004
    8CHタイプ:WTW-LHRP1008
    ※WTW-VD32シリーズの仕様・色・形状・スペックが予期無く変更になる場合があります。
