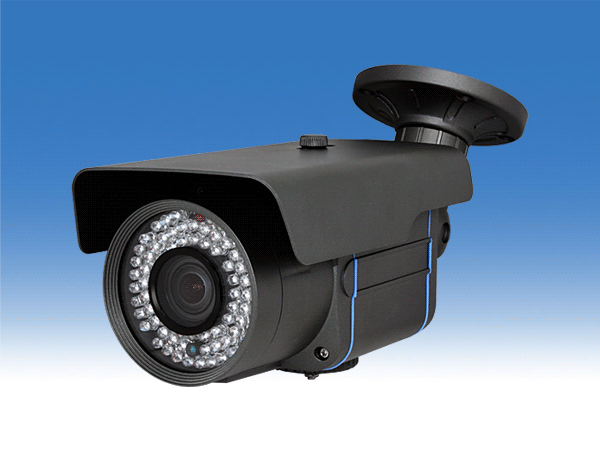

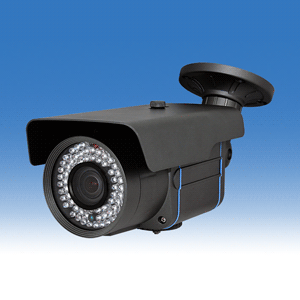

WTW-ER8033R
WTW-ER8033R

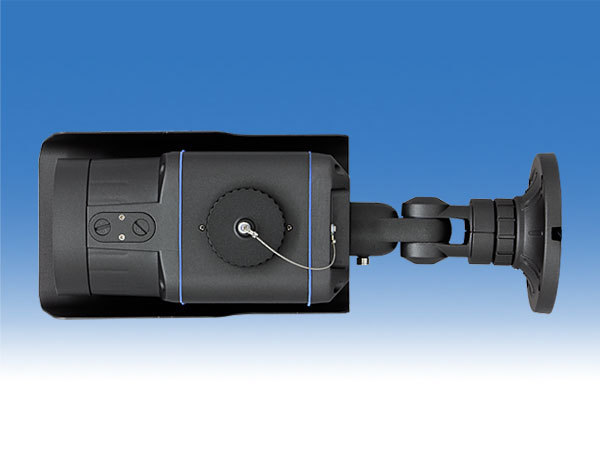

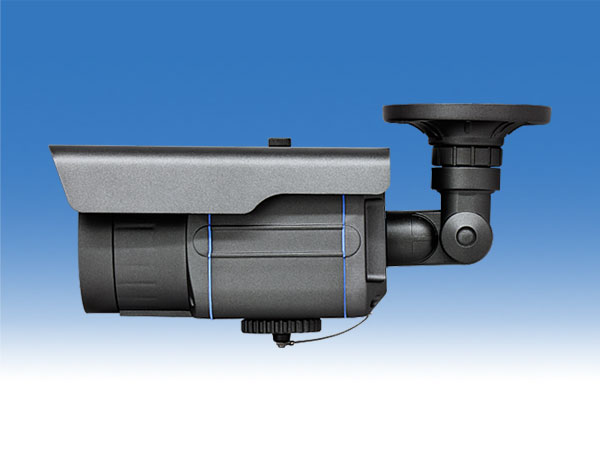

側面
側面

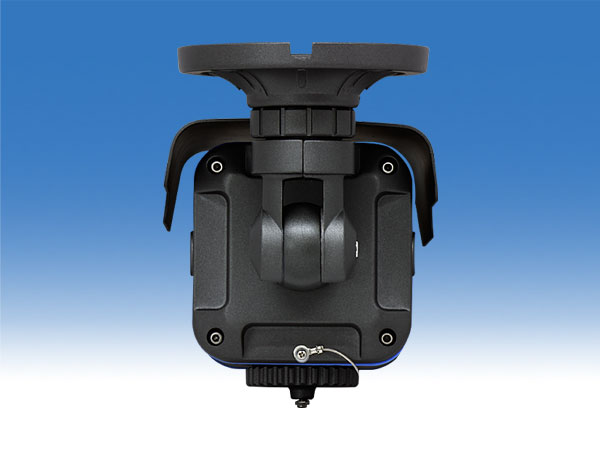

後面

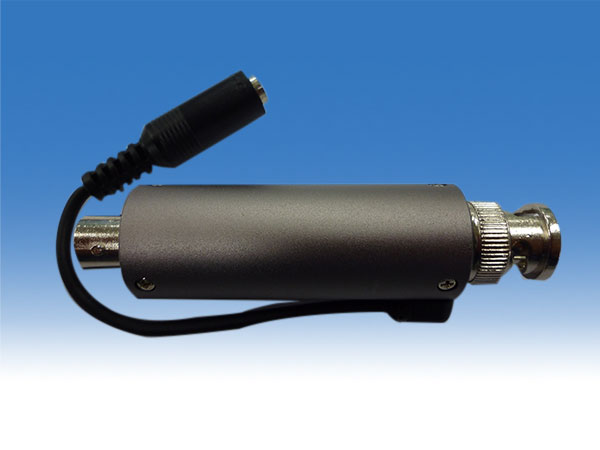

EX-SDI400mキット

上の画像をクリックすると拡大画像を表示します

WTW-ER8033R
希望小売価格 129,000円(税込)
生産販売終了品
特別価格 48,800円(税込)
ۏ؊ 3N
iLEDڐíALED2Nۏ؁j
yKǁzNbNĕۏ؋K\

【特徴】
- EX-SDI 赤外線カメラ
- 5C-HFBTケーブルで最大400mまで利用可能
- 起動ランプが点滅しカメラの作動をアピールします
- 220万画素 CMOSセンサー搭載
- 4倍デジタルズーム機能搭載
- OSDメニュー操作可能
- 2.8〜12mmのメガピクセルレンズ搭載
- プライバシーマスキング機能搭載
- モーション検知機能搭載
-EX-SDIカメラはHD-SDIのDVRを使用
※専用モニター・専用DVRで御使用ください

★屋外設置可能 EX-SDIの赤外線カメラ
★EX-SDIカメラは5Cのケーブルで最大
   400mまでご利用になれます!
★赤外線掃射距離は約50m
★水平視野角度約28〜100度


【機能アイコン】
カラーカメラ EX-SDIカメラ HD-SDIカメラ CMOSイメージセンサー搭載 220万画素 屋外用カメラ バリフォーカルレンズ搭載
オートアイリスレンズ搭載 デイナイトカメラ フリッカレス対応 OSDメニュー搭載モデル 感度アップ機能搭載 高感度機能搭載 ワイドダイナミックレンジ機能搭載
マスキング機能搭載 デジタル4倍ズーム 赤外線LED搭載 ハレーション防止機能(スマートIR)搭載

◆後継機種のご案内◆

EX-SDI 屋外防滴仕様 赤外線カメラ

WTW-ER8033R

 製品詳細

  • 特徴
  • 機能
  • 接続例/画角
  • スペック
  • 主な特徴

    EX-SDIカメラ

    EX-SDI

    EX-SDI(Extended-Serial Digital Interface)

    ■HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です(カメラ側で
      EX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
    ■HD-SDIは最高200mまで、EX-SDIはHD-SDIのデメリットであった伝送距離を
      改善しました。
    ■EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
    ■EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラ
      としてご使用の場合はレシーバーを必要としません。

    EX-SDI 2メガピクセルCMOSセンサー搭載

    Panasonic製CMOSセンサーで高解像度の監視撮影が可能

    放送用ハイビジョンの高解像度を映像出力可能とする220万画素のEX-SDIカメラ。従来のアナログ防犯カメラとは違い、約5倍以上の解像度でより鮮明な映像を撮影することができます。




    220万画素カメラと41万画素カメラの画質比較

    ▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
    ※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。

    łԊOJ

    SȈÈłłԊOŎBe”\

    ̂ȂÈłłAԊOƎ˂āÂƂ炵o܂BÂւԌɂȂǂłBe”\ȃJłB
    ԊOɂ͏ƎˋAeiXybN”ԊOLEDĎ”mFB

    ԊOLED

    ԊOLED


    ԊOňÂꏊŎBe”\łB

    Oł̐ԊOLEĎ

    照明のチラツキを防ぐフリッカーレス

    東日本50Hz地域の照明下でのチラツキ現象がフリッカです。

    富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
    照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
    この現象を防ぐ為の機能がフリッカーレス機能です。

    60hz/50hz地区

    ▲富士川を境に変わります。



    フリッカーレスでチラツキのない撮影が可能。

    フリッカー状態

    ▲50Hz地域で起こるフリッカー

    フリッカーレス状態

    ▲フリッカーレス機能でチラツキを防ぐ


    プライバシーを守るマスキング機能搭載

    特定の箇所をマスキング機能で見えなくすることができます。

    設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
    ※カメラによって、マスキング方法や指定個数、色指定など異なります。

    ▲画面をマスキングした場合、画面情報を見えなくする事ができます。


    ▲マスキング処理で近隣の建物へのプライバシーを守ります。

  • 機能

    赤外線LED搭載

    赤外線光で、完全な暗闇でも撮影が可能

    明かりのない暗闇でも、赤外線光を掃射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
    ※赤外線には掃射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。

    赤外線撮影サンプル


    ▲赤外線掃射で、暗闇になって見えない部分が明るくなります。

    スマートIR機能

    赤外線LEDで監視時に、近づく被写体の白抜けを防ぐ

    スマートIR機能は、赤外線の光が強くあたりすぎる場所でも、光を調整し白抜けを防ぐ機能です。


    フリッカーレス機能

    東日本50Hz地域の照明下のチラツキを防ぐ

    富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
    照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
    この現象を防ぐ為の機能がフリッカーレス機能です。

    60hz/50hz地区

    ▲富士川を境に変わります。

    フリッカーレス撮影サンプル

    フリッカー状態

    ▲フリッカー状態

    フリッカーレス状態

    ▲フリッカーレス機能でチラツキを防ぐ


    WDR機能

    逆光状態を防ぎ最適な状態で撮影します。

    WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。

    WDR,露出

    オートアイリス機能

    明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します

    オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。

    明るい場合

    オートアイリス,露出オーバー

    暗い場合

    オートアイリス,露出アンダー

    感度アップ機能

    照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。

    ※この機能が強くなればなるほど、残像が発生しやすくなります。
    ※完全な暗闇では機能しません。

    感度アップ機能のイメージ

    オートアイリス,露出オーバー

    マスキング機能

    特定の箇所をマスキング機能で見えなくすることができます。

    設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
    そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。 ※カメラによって、マスキング方法や個数、色など異なります。

    マスキング機能のイメージ

    マスキング,保護,プライバシー

    日本語対応のOSD機能

    露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。

    OSD機能は、カメラの様々な設定を画面上で行う機能です。
    露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。

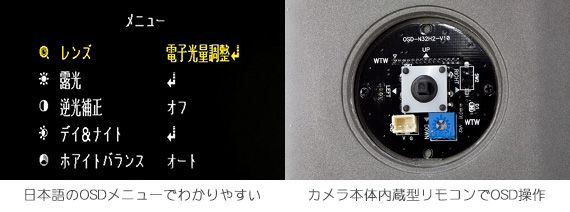

    日本語OSD画面と操作コントローラー

    OSD,日本語,設定

    ※機種によってOSDメニューや、機能が異なります。


  • 接続例

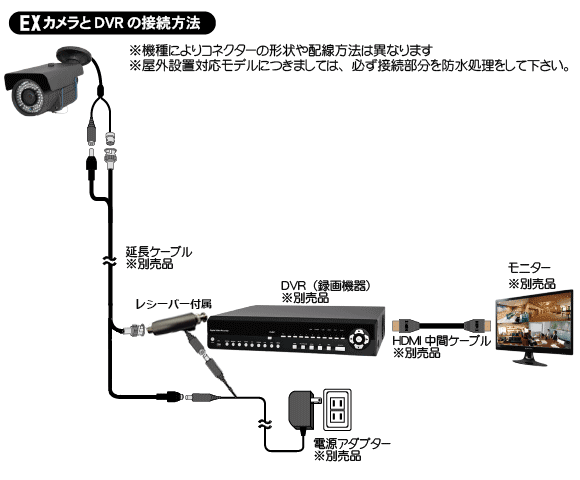

    簡単な接続図
    ※ケーブルが雨や風にさらされる場合は、保護するために配管(PF管など)の中にケーブルを
       入れてください→設置事例写真はこちらをクリック

    画角比較

    標準レンズの場合 (画像をクリックで拡大)

    焦点距離
    f = 4mm

    5mの距離からの映像 10mの距離からの映像 15mの距離からの映像

    焦点距離
    f = 16mm

    5mの距離からの映像 10mの距離からの映像 15mの距離からの映像

  • スペック


    WTW-ER8033R

    EX-SDI 屋外防滴仕様 赤外線カメラ

    商品名 WTW-ER8033R
    撮像素子 1/2.7インチ 220万画素Panasonic製 CMOSセンサー
    総画素数 220万画素
    走査方式 プログレッシブスキャン方式
    同期方式 内部同期
    水平解像度 1100TV本(カラー)
    映像出力形式 1.45G/s,HD-SDI Output (SMPTE 292M)
    アナログ出力:1.0Vp-p 75Ω コンポジット
    映像出力解像度 EX-SDI出力:1920×1080(1080P)・1280×720(720P)
    HD-SDI出力:1920×1080(1080P)・1280×720(720P)
    映像出力端子 EX-SDIレシーバー(BNCJ)
    HD-SDI端子(BNCJ)
    映像確認用アナログ出力端子(RCAJ)
    赤外線LED 5mmLED78個 850nm
    動作LED 赤色LED 点滅
    対応周波数(赤外線) 850/940nm
    赤外線LED掃射距離 約50m
    赤外線LED監視距離 約25m
    OSDメニュー 日本語
    ホワイトバランス オート / マニュアル
    感度アップ(DSS) オフ / オート(×2,×3,×4,×16,×32)
    DNR(デジタルノイズ除去) オフ / 低 / 中 / 高
    WDR 高,中,低 ※WDR機能ONの際はアナログ出力は併用できません
    HLC(ハイライト補正) 10段階感度調整
    BLC(バックライト) 1エリア指定 ※位置調整可能,サイズ調整可能
    DAY & NIGHT カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります
    ACE機能 有り(明暗比の調整機能)
    モーション機能 オフ / オン(1ゾーン)
    マスキング オフ / オン(15エリア)
    ミラー機能
    (ミラー,フリップ)
    ミラー:左右反転可能/フリップ:上下反転可能
    デジタルズーム機能 有り(8倍デジタルズーム)
    S/N比 52dB
    接続端子 映像:BNCJ端子 / 電源:Φ2.1DCJ
    レンズ 2.8〜12mm オートアイリスバリフォーカルレンズ メガピクセル対応
    画角 水平角度約28〜100度 ※200万画素(解像度1920×1080)設定時
    最低被写体照度 0Lux ※赤外線LED作動時
    周辺動作温度 -10℃〜+50℃
    外形寸法 116.5(W)×124(H)×198mm ※取付金具含まず
    重量 約1.48kg ※取付金具含む
    電源 DC12V / 約805mA
    ※WTW-ER8033Rの仕様・色・形状・スペックが予期無く変更になる場合があります。
