WTW-EDR23
WTW-EDR23

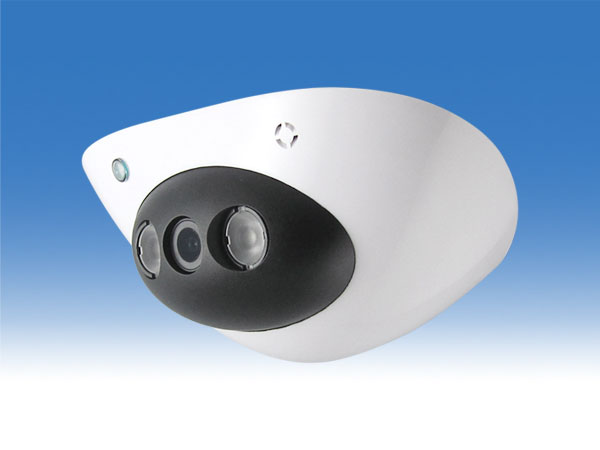

フロント部分

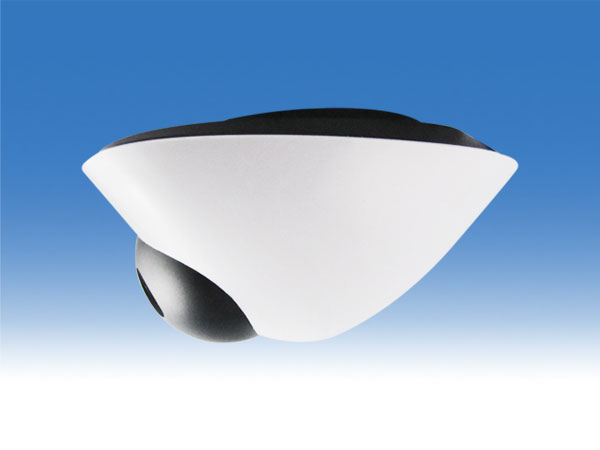

側面

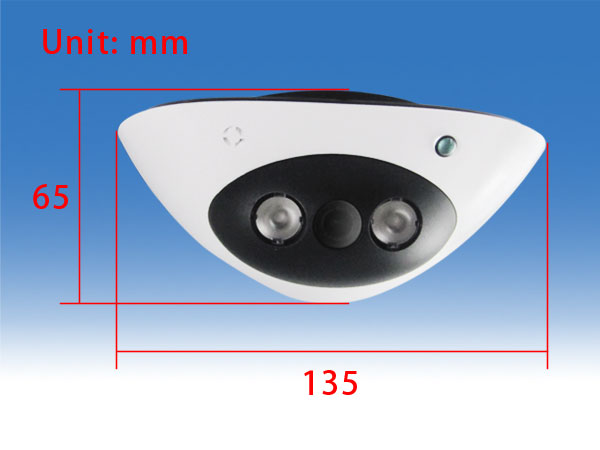

サイズ
EX-SDI400mキット

上の画像をクリックすると拡大画像を表示します

PDF形式のカタログをダウンロードできます
WTW-EDR23
生産販売終了
特別価格 39,800 円(税込)
保証期間 3年間
(LED搭載製品は、LED2年保証)
【必読】クリックして保証規約を表示

【特徴】
- 見た目可愛い マイク内蔵ドームカメラ
- EX-SDIカメラは5Cのケーブルで最大
   400mまでご利用になれます!
- 220万画素 CMOSセンサー搭載
- 音声マイク搭載 音声も一緒に伝送可能です
※映像信号と音声信号は1本の同軸ケーブルで伝送
   することはできません。
   音声ケーブルは別配線が必要です。
- 夜間の暗闇での赤外線LEDで監視可能
- 広角約91度の視野角度で監視可能
- 220万画素 CMOSセンサー搭載
- 照射角度90度の特殊広角 赤外線LEDを搭載
- 3.6mmのメガピクセルボードレンズ搭載
- シンプルデザインで 不快感減少 事務所に最適
   との併用はできません


★小型超高画質防犯カメラです!
★小型ドームで夜間監視出来ます!
★400mまで延長できます。
★レンズ向きを上下90度の角度で調節可能

【機能アイコン】
カラーカメラ EX-SDIカメラ HD-SDIカメラ 220万画素 屋内用カメラ 赤外線LED搭載 ICRのDAY・NIGHT機能搭載
マイク搭載 日本語メニュー表示対応 OSDメニュー対応 感度アップ機能 高感度機能搭載 WDR機能搭載 マスキング機能搭載
デジタル4倍ズーム


見た目優しい小型屋内EX-SDI赤外線ドームカメラ

WTW-EDR23

 製品詳細

  • 特徴
  • 機能
  • 接続例/画角
  • スペック
  • 主な特徴

    EX-SDIカメラ

    EX-SDI

    EX-SDI(Extended-Serial Digital Interface)

    ■HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です(カメラ側で
      EX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
    ■HD-SDIは最高200mまで、EX-SDIはHD-SDIのデメリットであった伝送距離を
      改善しました。
    ■EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
    ■EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラ
      としてご使用の場合はレシーバーを必要としません。

    EX-SDI

    EX-SDI 2メガピクセルCMOSセンサー搭載

    Panasonic製CMOSセンサーで高解像度の監視撮影が可能

    放送用ハイビジョンの高解像度を映像出力可能とする220万画素のEX-SDIカメラ。従来のアナログ防犯カメラとは違い、約5倍以上の解像度でより鮮明な映像を撮影することができます。




    220万画素カメラと41万画素カメラの画質比較

    ▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
    ※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。

    不快感のないプロダクトデザイン

    防犯カメラの威圧感を緩和する筐体デザイン

    防犯カメラの監視されていると感じる威圧感を思わせない、丸みのある筐体デザイン。
    受付や、応接室など外部からのお客様に不快感減少させるため、お店や事務所に最適です
    また、レンズの向きを上下90度の角度で動かして調節することが可能です。

    夜でも見える赤外線カメラ

    完全な暗闇でも赤外線光で撮影可能

    明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
    ※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。

    ▲赤外線LED


    赤外線光で暗い場所も白黒で撮影可能です。

    プライバシーを守るマスキング機能搭載

    特定の箇所をマスキング機能で見えなくすることができます。

    設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
    ※カメラによって、マスキング方法や指定個数、色指定など異なります。

    ▲画面をマスキングした場合、画面情報を見えなくする事ができます。


    ▲マスキング処理で近隣の建物へのプライバシーを守ります。

  • 機能

    赤外線LED搭載

    赤外線光で、完全な暗闇でも撮影が可能

    明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
    ※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。

    赤外線撮影サンプル


    ▲赤外線照射で、暗闇になって見えない部分が明るくなります。

    WDR機能

    逆光状態を防ぎ最適な状態で撮影します。

    WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。

    WDR,露出

    感度アップ機能

    照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。

    ※この機能が強くなればなるほど、残像が発生しやすくなります。
    ※完全な暗闇では機能しません。

    感度アップ機能のイメージ

    オートアイリス,露出オーバー

    マスキング機能

    特定の箇所をマスキング機能で見えなくすることができます。

    設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
    そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。 ※カメラによって、マスキング方法や個数、色など異なります。

    マスキング機能のイメージ

    マスキング,保護,プライバシー

    日本語対応のOSD機能

    露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。

    OSD機能は、カメラの様々な設定を画面上で行う機能です。
    露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
    ※機種によって表示内容や、カメラ機能が異なります

    日本語OSD画面と操作コントローラー

    OSD,日本語,設定

    OSD,操作,コントローラー
  • 接続例

    簡単な接続図
    ※ケーブルが雨や風にさらされる場合は、保護するために配管(PF管など)の中にケーブルを
       入れてください→設置事例写真はこちらをクリック

    画角比較

    搭載レンズの場合 (画像をクリックで拡大)

    焦点距離
    f = 3.6mm

    5mの距離からの映像 10mの距離からの映像 15mの距離からの映像

  • スペック


    WTW-EDR23

    EX-SDI 屋内用 赤外線ドーム型カメラ

    商品名 WTW-EDR23
    撮像素子 1/2.7 インチ Panasonic製 CMOSセンサー
    総画素数 220万画素
    走査方式 プログレッシブスキャン方式
    同期方式 内部同期
    水平解像度 1100TV本以上
    映像出力形式 1.45G/s, EX-SDI Output (SMPTE 292M)
    アナログ出力:1.0Vp-p 75Ω コンポジット   ※映像確認用
    映像出力解像度 (設定) EX-SDI出力:1920×1080 (1080P)  / 1280×720 (720P)
    アナログ出力:750TV本 ※映像確認用
    映像出力端子 EX-SDI端子(BNCJ)
    アナログ出力端子(RCAJ)  ※映像確認用
    電源入力端子 Φ2.1DCJコード
    対応周波数(赤外線) 850nm
    赤外線LED 特殊 LED 90°タイプ 850nm
    赤外線LED照射距離 最大約30m
    赤外線LED監視距離 最大約15m
    ICR機能
    OSDメニュー 日本語
    ホワイトバランス オート / マニュアル
    電子感度アップ(DSS) オフ / オート(×2,×3,×4,×5,×6,×7,×8)
    ノイズ除去機能(DNR) オフ / 低 / 中 / 高
    ワイドダイナミックレンジ (WDR) オフ(5段階レベル調整可能)/オン
    ※WDR設定時は映像確認用のRCAJ端子から映像出力はされません
    ハイライト補正(HLC)
    デイ・ナイト機能 オート / カラー  / モノクロ
    ACE機能 オフ / オン
    モーション機能 オフ / オン(1ゾーン)
    プライバシーマスキング オフ / オン(14エリア)
    ミラー機能 オフ / オン(ミラー機能→左右反転 フリップ機能→上下反転)
    デジタルズーム機能 有(8倍デジタルズーム)
    S / N比 52dB
    レンズ 3.6mm 3メガピクセル対応ボードレンズ
    画角 水平角度約91度 ※200万画素(解像度1920×1080)設定時
    最低被写体照度 0Lux ※赤外線LED作動時
    周辺動作温度 -10℃〜50℃
    外形寸法 135(W)×125(D)×65(H)mm
    重量 約225g
    電源 DC12V  /  約450mA ※赤外線LED作動時
    ※WTW-EDR23の仕様・色・形状・スペックが予期無く変更になる場合があります。
