WTW-NV516
WTW-NV516

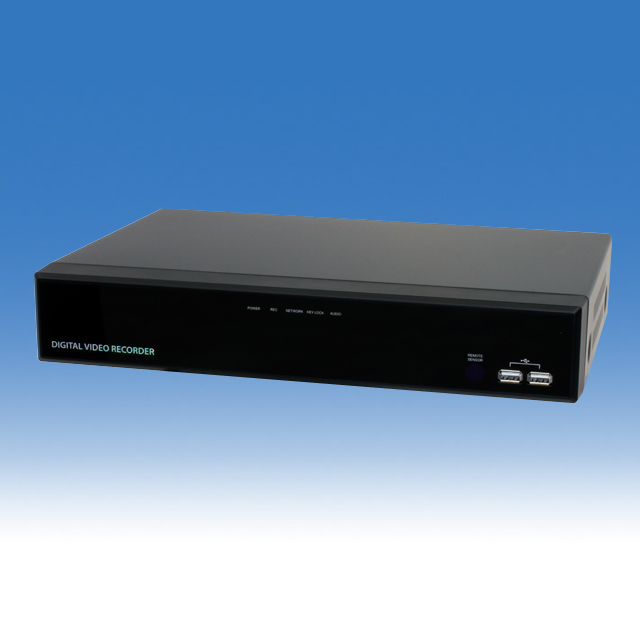

フロント部分

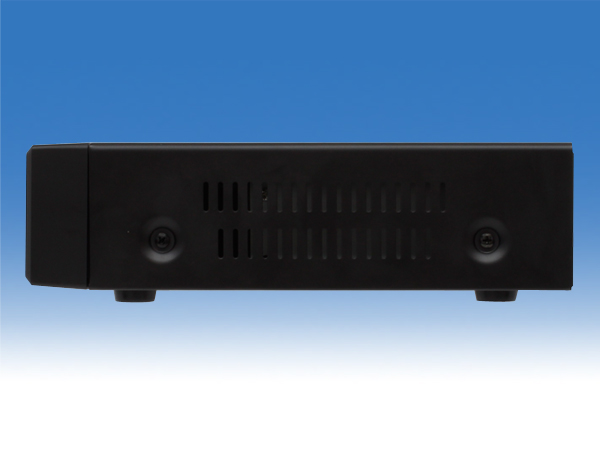

側面

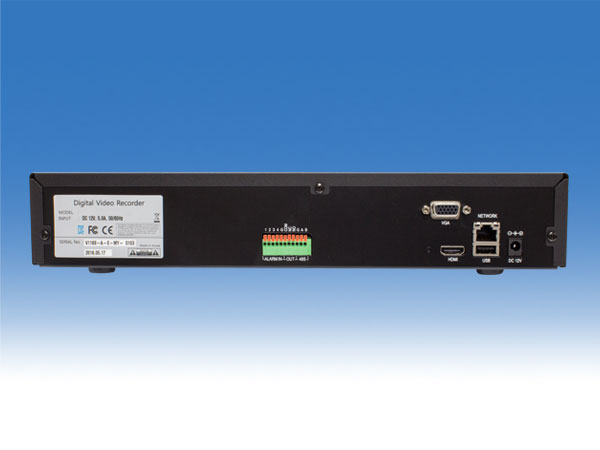

後面

上の画像をクリックすると拡大画像を表示します

PDF形式のカタログをダウンロードできます
WTW-NV516 (Onvif)
特別価格 139,800 円（税込）
保証期間 2年間
【必読】クリックして保証規約を表示

    【特徴】
  • 遠隔監視対応IPネットワークNVR 16CH
  • 5M 3M 2M IPカメラ対応　H264
  • IPカメラ最大16台を接続可能
  • SATA（HDD×2）　
    ※最大4TB 合計8TBまで搭載可能
  • モニター出力 VGA/HDMI
  • 本体メニューは多国言語に対応
  • 各入力最大30fpsまで設定可能
  • PC・スマートフォンでの遠隔監視可能
  • HDMI出力に対応（1920×1080に対応）
  • USBマウス付属
  • DDNS・UPnP対応

【ご注意】
インターネット回線を利用して遠隔監視を行う場合、 カメラやレコーダーに設置する回線はグローバルIPアドレスである必要がございます。 上りの実行速度は、最低3bpsの回線を推奨します。


  • IPネットワークカメラ対応最前線DVR
  • 5M・3M・2Mの高画質IPカメラに対応
  • PC・スマホ対応！遠隔監視機能搭載
  • 各チャンネル最大30fpsまで設定可能
    なめらかな高画質映像

【機能アイコン】
16ch入力 500万画素入力 H.264圧縮方式 NVR HDD2つ搭載 録音機能搭載 1TB-HDD搭載
S-ATA　HDD搭載 モーション録画機能搭載 USB端子搭載 バックアップ可能 ネットワーク監視対応 VGA出力対応 HDMI出力対応
日本語メニュー表示対応 マウス対応 PTZ制御対応 アラーム機能搭載 携帯電話監視対応 デジタルズーム機能搭載

PDF形式のカタログをダウンロードできます
※ロットにより仕様、形状等が変わることがあります

NVR 16chデジタルレコーダー(DVR)

WTW-NV516

　製品詳細

  • 特徴
  • 機能
  • 接続例
  • スペック

  • 主な特徴

    ネットワークで防犯カメラシステムの構築

    カメラとレコーダーはルーターに接続

    IPネットワークカメラはLANケーブルをルーターと接続し、ルーターにレコーダー(NVR)を接続しすれば、視聴・録画が可能になります。
    またブラウザでの監視が可能であり、ネットワーク環境を構築すれば、ローカルだけでなく遠隔での監視も可能となります。





    最大5メガピクセルの高解像度IPカメラに対応

    5MPの高解像度IPカメラに対応
    より鮮明に映しだし記録することが可能*

    HD-SDIやAHDカメラでは1080P(1920×1080)や720p(1280×720)が主流ですが、映像信号ではなく、データ信号で映像データを送るIPカメラでは最大5MP(2560×2048)の高解像度の映像を転送することが可能です。
    またデータ信号なのでケーブル伝送時の映像劣化がありません。

    *5MPカメラは最大4台の接続となります。




    動きをキャッチして録画する

    モーション録画機能で動きを検知

    モーション録画(動体検知機能)は、カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
    常時録画と比べ、動きを検知した時のみの録画なので、映像確認がしやすく、ハードディスクの容量も少なくすることが可能です。


    ▲モーション検知の仕組み
    (※機種によって設定範囲が違います)



    DVRのイベント録画機能(モーション録画)

    ▲ムービを再生するをクリックすると再生します。

    録画機本体について

    カメラ接続できるチャンネル数と録画機の大きさ

    カメラの接続台数は4台・8台・16台・32台の4種類があり、接続数によって録画機の大きさも変わってきます。
    4chは小型の録画機が多くご家庭や小型の店舗向き。8ch中型店舗向き。16ch以上は大型店舗や建物全体の監視に向いた大きさとなっています。
    また大型ボディの特徴としてHDDを複数台入れることができるため、長時間録画や多くのカメラ映像を残す用途に最適です。

    HDMI・D-SUBのモニター映像出力

    モニター映像出力はHDMIを標準搭載。
    機種によってはD-SUB出力にも対応しており、用途に合わせたモニターをお使いいただけます。（※D-SUB接続の場合。規格上画質が制限されているため、高画質でご利用いただくにはHDMI接続を推奨します。）

    録画機の機能・操作について

    見やすい操作画面

    シンプルでわかりやすい画面設計（GUI）を採用しており、初めてお使いになられる方でも安心してお使いいただけます。操作にはマウスを使用するのでパソコンのような操作性です。
    また録画機の操作画面は日本語で統一されています。

    遠隔操作画面も同じ操作性なので戸惑わない

    Windows標準ブラウザ「インターネットエクスプローラー」を使用し、再生時の操作画面もフルスクリーンで無駄なく表示。
    大きなモニターをご使用いただければ、高画質な性能を引き出しての操作が可能です。
    また、遠隔監視用の操作画面も日本語でわかりやすい画面になっています。

    セキュリティー

    録画機の操作にパスワードが設定されているので第三者の操作を防止します。
    ユーザーごとに与える権限を設定できるので、マスター権限を限定することができ安全性を高めます。

    ネットワーク経由の遠隔リモート操作

    ネットワークに接続することで離れた場所からも監視と操作が可能です。
    操作画面にはパスワードが必要なので安全性が高いです。

    オートシーケンスモード（カメラ4台の場合）

    オートシーケンスモードとは各チャンネルの映像を数秒間隔で自動的に切替える機能です。
    1台1台録画機の操作をする必要がないため。録画機の操作が困難な場所や監視する規模が大きい場合に最適です。
    機種によって1分割・4分割・9分割・16分割で指定した秒数間で切替えが可能です。

    録画モード

    録画機には、常時録画・スケジュール録画・モーション録画の3つの録画モードが搭載されています。

    スケジュール録画とは

    留守の時だけ・夜間だけ等、日時と録画方法を指定して録画する機能です。
    スケジュールは1時間単位で指定することができ、祝日設定も可能です。

    モーション録画とは

    カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
    動きを検知する範囲や検知する動きの大きさを予め指定できるので、環境に合った設定をすることができます。


    ▲モーション検知の仕組み
    (※機種によって設定範囲が違います)

    ビデオロス

    カメラからの信号が途絶えて、映像がでなくなった場合ににエラーを表示したり、管理者に通知を出す機能が搭載されています。
    ビデオロスとはカメラの故障等によりカメラとの通信が途切れた時のことを指しています。

    メール通知機能

    モーション検出に反応があった時や、カメラやHDDに異常があった時等、管理者にメールで通知する機能が搭載されています。

    バックアップ機能

    録画データのバックアップ

    録画機にUSBメモリーを挿して録画データのバックアップを取ることができます。
    再生にはデータ形式に応じたソフトが必要ですが、中にはソフトを準備する必要がないexe形式でバックアップデータを作成できる5シリーズという機種もあります。

    録画機の設定をバックアップ

    録画機を買い替えた際、同型の機種に限り設定をバックアップし引き継ぐことができます。

  • 機能

    H.264で録画保存

    少ない録画容量で高画質録画が可能

    H.264はスマートフォンや携帯電話から、ハイビジョンテレビ放送などの幅広く使用されている動画データの圧縮方式の一つです。
    従来広く扱われていたMPEG-2やMPEG-4と比べ半分程度の録画容量なので、より長い期間録画することが可能です。



    モーション録画機能

    動きを検知し、自動的に録画を開始

    モーション録画(動体検知機能)は、カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
    常時録画と比べ、動きを検知した時のみの録画なので、映像確認がしやすく、ハードディスクの容量も少なくすることが可能です。


    録音機能

    映像と音声を同時記録

    録音対応カメラや、外付けマイクとDVRを接続して、映像と音声を同時記録できます。
    オフィスや会議室など、会話の内容を記録する場合に使用します。


  • 接続例



    ネットワーク接続例

    ネットワーク接続について

    ●上図は１つの例としてご参照下さい。プロバイダー・ルーターなどによって、異なる場合があります。


    ●パソコンや、録画機器、ネットワークの環境等により、映像の遅延や欠落（ビデオロス）が発生するため、高精度の映像伝送は保証できません。
    影像の遅延がほぼ無いシステムをご希望のお客様は、HD-SDI関連機器をおすすめします。
    HD-SDI関連機器についてはこちらをクリックしてください。


    ●インターネット通信速度は上りで実質2Mbps以上必要になります。（レコーダー側）
    ※動作確認済みルーター
    IO DATA社製：WN-AC1600DGR3


    インターネットの契約について
    弊社の遠隔監視システムは、「IPアドレス」に対してアクセスを行います。
    プロバイダーのサーバーメンテナンス等で、IPアドレスが変動してしまい、弊社のシステムではアクセスが出来なくなってしまうことがございます。 固定のIPアドレスをご契約いただきますと、変動することがございませんので、
    常に特定のIPアドレスにアクセスすることが可能になります。

    DDNSサービスについて
    DDNSに対応しているレコーダーは固定IPアドレスを取得する必要はございませんが、無償のサービスの為、サーバーのメンテナンスや急なサービスの停止など、遠隔監視が出来なくなる可能性がございます。こういったリスクの少ない運用をご検討いただく場合は、固定IPアドレスや有償のDDNSのサービスをお勧めしております。

    レコーダー・カメラ以外の設定について
    弊社の遠隔監視対応DVRは、ルーターやモデム（ルーター機能付）でポートの開放やIPアドレスの設定を行う必要がありますが、ルーターやモデムは種類が多く、弊社ではサポートさせていただいておりません。こういった設定等につきましては、プロバイダーや、業者にご依頼いただくことをお勧めします。

    Windows8/8.1について
    Windows 8.1 ：「Modern UI design」では動作いたしません。「クラシックUI」でご使用ください。

    インターネットエクスプローラー11 について
    互換表示設定で「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力してご使用ください。
    ※まず初めに、Internet Explorerを管理者として起動して下さい。

    (1)Windowsのスタートボタンをクリックします。
    (2)「すべてのプログラム」をクリックして、［Internet Explorer］を右クリック→［管理者として実行］をクリックしてください。
    (3)Internet Explorer 11 の「ツール」⇒「互換表示設定」をクリックします。
    (4)互換表示設定画面で、「追加するwebサイト」にご使用になりたい商品のIPアドレスを入力し、「追加」ボタンを押下してください。

    1.Internet Explorer 11を管理者として実行する
    Internet Explorer 11を管理者として実行するには、
    以下の操作手順を行ってください。

    起動しているInternet Explorer 11をすべて終了します。
    「スタート」→「すべてのアプリ」の順に左クリックします。
    「Windowsアクセサリ」を左クリックし、
    「Internet Explorer」を右クリックして、
    表示された一覧から「管理者として実行」を左クリックします。
    「ユーザーアカウント制御」が表示されます。
    「はい」を左クリックします。


    2.互換表示設定
    Internet Explorer 11の「ツール」→「互換表示設定」を左クリックします。
    「追加するWebサイト」にDVRやNVRやIPカメラの
    IPアドレスを入力し「追加」を左クリックします。
    すでにIPアドレスが入力されている場合は、
    そのまま「追加」を左クリックします。
    「閉じる」を左クリックすると
    Internet Explorer 11が更新されます。
    Internet Explorer 11を閉じ
    再度Internet Explorer 11を管理者として実行してください。


    3.署名が無効でもソフトウェアの実行またはインストールを許可する
    Internet Explorer 11の「ツール」→
    「インターネットオプション」を左クリックします。
    「詳細設定」タブを左クリックします。
    「セキュリティ」の中の
    「署名が無効な場合でもソフトウェアの実行またはインストールを許可する」に
    チェックを入れます。
    「適用」を左クリックします。
    「OK」を左クリックします。
    Internet Explorer 11を閉じ
    再度Internet Explorer 11を管理者として実行してください。


    4.ActiveXコントロールなどのウェブブラウザの実行を有効にする
    Internet Explorer 11の「ツール」→
    「インターネットオプション」を左クリックします。
    「セキュリティ」タブ→「レベルのカスタマイズ」を左クリックします。
    ActiveXコントロールでのマルウェア対策ソフトウェアの実施 有効にする
    ActiveXコントロールとプラグインの実行 有効にする
    ActiveXコントロールに対して自動的にダイアログを表示 有効にする
    ActiveXフィルターを有効にする 有効にする
    ActiveXを警告なしで使用することを承認済みのドメインにのみ許可する
    有効にする
    スクリプトレットの許可 ダイアログを表示する
    スクリプトを実行しても安全だとマークされていないActiveXコントロールの初期化とスクリプトの実行 ダイアログを表示する
    スクリプトを実行しても安全だとマークされているActiveXコントロールのスクリプトの実行 ※１ 有効にする
    バイナリビヘイビアーとスクリプトビヘイビアー 有効にする
    外部メディアプレーヤーを使用しないWebページのビデオやアニメーションを表示する 有効にする
    署名されたActiveXコントロールのダウンロード ダイアログを表示する
    前回使用されなかったActiveXコントロールを警告なしで実行することを許可する 有効にする
    未署名のActiveXコントロールのダウンロード ダイアログを表示する


  • スペック


    WTW-NV516

    NVR 16chデジタルレコーダー(DVR)

    商品名 WTW-NV516
    【映像】
    映像入力 16入力（ネットワーク接続）※IPカメラ信号入力に対応
    映像出力 メイン出力：HDMI端子×1　※1920×1080での出力が推奨
    サブ出力：ミニD-SUB15pin×1　※1280×1024での出力が推奨
    HDMI出力 有　※1920×1080での出力が推奨
    【音声】
    音声入力 無
    音声出力 無
    【システム】
    SATAデバイス SATA（内蔵HDD×2）　※各最大4TB　合計8TBまで搭載可能
    外付けHDD 無
    センサー入・出力 4入力（ノーマルクローズ/ノーマルオープン） ・ 1出力（リレー出力）
    ※出力は最大DC12V-1Aまで通電可能
    PTZ RS485
    USB 前面パネル　USB2.0×2
    後面パネル　USB2.0×1
    ※マウス操作・USBフラッシュメモリによるバックアップ操作
    外形寸法 340（W）×238（D）×69（H）mm
    重量 約1.5kg（※HDD含まず）
    動作可能周囲温度/湿度 0～40度/0～90％ ※結露無き状態
    電源 最大80W
    【表示】
    表示フレームレート NTSC：ライブ映像480fps
    表示モード 各チャンネルフルスクリーン／4分割表示／9分割表示／16分割表示／
    オートシーケンス
    【録画】
    映像圧縮 H.264
    録画解像度 5MP/3MP(1～4chのみ)
    1920×1080(1080P)/1280×720(720P)/960H/4CIF/2CIF/CIF
    録画画質 超高画質／高画質／標準画質／低画質
    録画モード 常時録画／スケジュール（常時録画/モーション検出）
    録画フレームレート
    （NTSC）    		 合計480fps
    各チャンネル最大30fpsまで割振は可能
    アラーム後録画時間 1秒，5秒，10秒，30秒，1分，3分，5分，10分，20分，30分で設定可能
    アラーム前録画機能 1秒，5秒，10秒，30秒，1分，3分，5分，10分，20分，30分で設定可能
    ｱﾗｰﾑｲﾝﾀｰﾊﾞﾙ機能 無
    【再生】
    再生時画面表示 各チャンネルフルスクリーン／4分割表示／9分割表示／16分割表示
    再生画面検索方法 カレンダーから日付・時間／イベント検索
    再生時デジタルズーム 範囲指定式　※マウス操作
    再生スピード REW・FF（×4,×8,×16,×32,×64,×128）／コマ送り／一時停止
    保存媒体 HDD
    【ネットワーク】
    ﾈｯﾄﾜｰｸｲﾝﾀｰﾌｪｲｽ 10/100/1000イーサーネット
    プロトコル TCP／IP，DHCP，DDNS，PPPoE，E-mailに対応
    アプリケーション Windows7／8／8.1／10
    CMS 有
    対応携帯電話端末 スマートフォン（iPhone／Android端末）　アプリ「WTW DVR VIEW」
    検索再生 カレンダーからの日時検索 / イベント検索
    【バックアップ】
    ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ USB2.0
    音声バックアップ 無
    ネットワークバックアップ 有
    バックアップデバイス ネットワークバックアップ／USBフラッシュメモリー
    【アラーム】
    モーション録画機能 有　※各チャンネル検知録画
    モーションエリア設定 有　縦15コマ×横22コマ　※各チャンネル設定可能
    モーション感度設定 有　高・中・低　※各チャンネル設定可能
    【OSD・DVR Control】
    言語 日本語／英語／中国語／韓国語／その他
    システムアップグレード USB
    リモコン 有
    冷却ファン 無
    操作 USBマウス／専用リモコンに対応
    Pan / Tilt / Zoom Control RS-485　（Pelco-D，Pelco-P）
    ※WTW-NV516の仕様・色・形状・スペックが予期無く変更になる場合があります。
ご注文はこちらから

デジタルビデオレコーダー

IPカメラとの併用は
特別価格の1TB以上がおすすめです！
■1TB搭載モデル      特別価格139,800円（税込）
■2TB搭載モデル      特別価格151,680円（税込）
■4TB搭載モデル      特別価格164,640円（税込）
■8TB搭載モデル      特別価格202,440円（税込）
※次の【確認画面】にて数量変更が可能です



【付属品】
リモコン・ACアダプター・CD-ROM・日本語説明書・USBマウス
