HD-SDIワンケーブルシリーズ 屋外防滴仕様 赤外線カメラ
WTW-HR8034-1C
販売終了特別価格43,200円（税込）
- 屋外設置可能 HD-SDIワンケーブル対応の赤外線カメラ
- ワンケーブル方式で映像と電源を一本のケーブルで取り付けることが可能

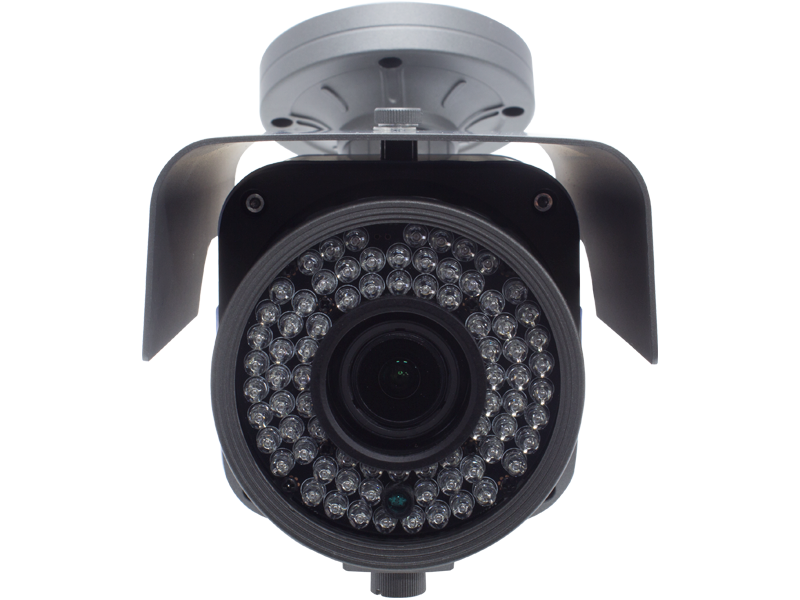

- 赤外線LEDを78個搭載し、約50mの照射可能
- 屋外防滴仕様
- 近距離～中距離監視タイプ
- 【特徴】
- 220万画素HD-SDI 屋外防滴仕様の赤外線ワンケーブルカメラ
- 映像と電源をケーブル一本で伝送可能なワンケーブルタイプ
- 高性能CMOSセンサー搭載
- 赤外線を78個搭載し、照射距離が約50mあり、暗視撮影が約25mが可能
- 2.8～12mmのバリフォーカルレンズを搭載、広角/近距離～標準/中距離向け監視に最適です。

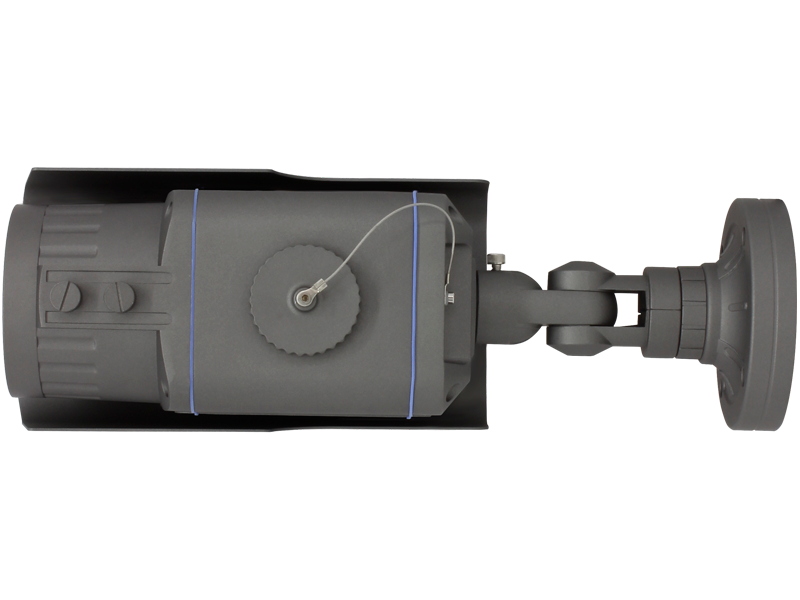

- カメラ下部にズーム・ピントを操作できる調節つまみを搭載、つまみを回すだけで手軽に調節できます。
- ※専用モニター・専用DVRで御使用ください
-
主な特徴
HD-SDIシステムで最高画質の映像を実現
従来のアナログシステムと比較して約4倍の画質を実現
HD-SDIとは、従来のアナログシステムとは違い、デジタル信号を使い、地上デジタル放送と同等の高解像度で映像を録画することができます。
アナログシステムでは文字や遠くに映る人の顔が画質が低いため、鮮明に撮影することが出来ませんでしたが、HD-SDIなら認識できるほどの映像になり、強い証拠能力も得ることができます。
またHD-SDIは非圧縮伝送信号のため、ライブ映像の遅延が少なく、なめらかな映像を視聴することが可能となっております。
HD-SDI 2メガピクセルCMOSセンサー搭載
高品質CMOSセンサーで高解像度の監視撮影が可能
放送用ハイビジョンの高解像度を映像出力可能とする220万画素のHD-SDIカメラ。従来のアナログ防犯カメラとは違い、約5倍以上の解像度でより鮮明な映像を撮影することができます。
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。同軸ケーブル一本で映像と電源が送れる
カメラの電源確保が難しい場合や、長距離で使用する場合に有効
ワンケーブルユニットは、一本の同軸ケーブルで映像と電源を一つにまとめてカメラに伝達させる仕組みで、カメラ側に電源が取れない場所や、DVR(録画機)から長距離に離れている場合などに有効なシステムです。
▲ワンケーブルカメラにはBNC端子のみで映像と電源が伝達できる。
ワンケーブルユニット接続例
▲ドライブユニットから電源をカメラ側に送り、映像信号をドライブユニットが
受取り、DVR(録画機)へと出力します。
※ワンケーブルカメラには、別途ワンケーブルドライブユニットが必要となります。夜でも見える赤外線カメラ
完全な暗闇でも赤外線光で撮影可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
▲赤外線LED
赤外線光で暗い場所も白黒で撮影可能です。
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、映像内の特定箇所を指定し、映像の上から被せることで映さないようにすることができます。
※DVRまたはカメラの機種によって、マスキングの効果や個数、色指定など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
赤外線LED搭載赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
▲赤外線照射で、暗闇になって見えない部分が明るくなります。
WDR機能逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
3DNR機能映像信号に混在ノイズをデジタル処理で除去します。
3DNR機能は連続する映像を分析し、ノイズとして認識したピクセルを除去することで鮮明な映像になります。
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
フリッカーレス機能東日本50Hz地域の照明下のチラツキを防ぐ
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレス撮影サンプル
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック -
スペック
WTW-HR8034-1C
HD-SDIワンケーブルシリーズ 屋外防滴仕様 赤外線カメラ
型番 WTW-HR8034-1C 商品概要 HD-SDIワンケーブルシリーズ 屋外防滴仕様 赤外線カメラ カメラハードウェア性能
【センサー・映像出力性能】 撮影素子 1/2.7インチ 220万画素Panasonic製 CMOSセンサー 総画素数 220万画素 有効画素数210万画素 映像出力形式 1.45G/s,HD-SDI Output （SMPTE 292M） アナログ出力：1.0Vp-p 75Ω コンポジット 映像出力解像度 HD-SDI出力：1920×1080（1080P）・1280× 720（720P） アナログ出力：750TV本 （映像確認用） 走査方式 プログレッシブスキャン方式 同期方式 内部同期 S/N比 52dB 水平解像度 1100TV本以上 【レンズ】 搭載レンズ 2.8～12mm オートアイリスバリフォーカルレンズ メガピクセル対応 ズーム比 4倍ズーム オートアイリス 搭載 画角 水平角度約28～100度 ※200万画素（解像度1920×1080）設定時 SCT【旋回・ズーム機能】 パンチルトズーム(PTZ) 非搭載 可動範囲 - 電動ズーム - 【投光性能】 赤外線LED Φ5mmサイズ 850nm 赤外線LED 78個 対応周波数（赤外線） 850nm / 940nm 赤外線照射距離 約50m 赤外線監視可能距離 約25m ICR機能 有 最低被写体照度 0Lux ※赤外線LED作動時 【インターフェイス】 内蔵マイク 非搭載 映像出力端子 HDSDI：BNCJ / アナログ：RCAJ(変換コード付属・映像確認用) 電源入力端子 Φ2.1DCジャック 音声 - 制御出力 - OSDリモコン 非対応(※RS485対応のワンケーブルユニット・録画機でOSD設定は可能) カメラソフトウェア性能
【映像調節性能】 設定画面(OSDメニュー) 日本語対応 シャッタースピード デジタルスローシャッター （Sens UP） オフ / オート（×2，×3，×4，×16，×32） フリッカレス機能 DAY&NIGHT カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります ホワイトバランス オート / マニュアル ノイズ低減（DNR） オフ / 低 / 中 / 高 霧ノイズ低減(DEFOG) 逆光補正 OFF / BLC（1エリア設定） WDR 高，中，低 ※WDR機能ONの際はアナログ出力は併用できません デジタルズーム機能 4倍デジタルズーム 映像反転機能 ミラー：左右反転可能 / フリップ：上下反転可能 モーション機能 オフ / オン（1ゾーン） プライバシーマスク機能 オフ / オン（14エリア） S/N比 52dB カメラ本体
【電源・カメラ本体・その他】 本体材質 アルミニウム 本体配色 ガンメタル 本体外形寸法 116.5（W）×198（D）×124（H）mm ※取付金具含まず 本体重量 約1.48kg ※取付金具含む 電源 1CHタイプ： WTW-LHRP1001D
4CHタイプ： WTW-LHRP1004
8CHタイプ： WTW-LHRP1008冷却ファン/保温ヒーター - 周辺動作温度 -10℃～50℃ 付属品 カメラ取付固定ネジ ※WTW-HR8034-1Cの仕様・色・形状・スペックが予期無く変更になる場合があります。
