主な特徴
EX-SDI 400万画素CMOSセンサーを搭載
フルハイビジョンサイズを超えた高解像度のEX-SDI監視撮影が可能
従来の220万画素のフルハイビジョン撮影可能なカメラや52万画素のアナログ方式の防犯カメラとは違い、 より解像度が多く鮮明な映像を撮影することができます。
デジタルズーム機能を使っても映像の荒れが少なく証拠能力を高めることが可能です。
6種類の映像信号に対応！既存の環境にあわせた設置が可能です。
防犯カメラには様々な映像信号規格があり、それぞれの規格に合わせたカメラを選び
構築する必要がございました。業界でよく使われる主な映像信号規格をひとつのカメラで
複数の映像規格に出力することができる のがマルチモデルです。出力に可能な映像信号
●400万画素出力時の場合
●220万画素出力時の場合
●52万画素出力時の場合
※400万画素出力はEX-SDIのみの対応です。
不可視型赤外線LEDを搭載
完全な暗闇でも赤外線光で夜間監視可能、赤く光らない不可視型赤外線LEDを採用
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤く光らない不可視型赤外線LED(940nmタイプ)を採用しているので、夜間にLEDが全く見えません。
▲赤く光らない赤外線LED
赤外線光で暗い場所も白黒で撮影可能です。
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
▲フリッカーレス機能でチラツキを防ぐ
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、映像内の特定箇所を指定し、映像の上から被せることで映さないようにすることができます。
※DVRまたはカメラの機種によって、マスキングの効果や個数、色指定など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
機能
赤外線LED搭載
赤外線光で、完全な暗闇でも撮影が可能
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
赤外線撮影サンプル
▲赤外線照射で、暗闇になって見えない部分が明るくなります。
フリッカーレス機能
東日本50Hz地域の照明下のチラツキを防ぐ
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレス撮影サンプル
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。
感度アップ機能のイメージ
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
マスキング機能
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語OSD画面と操作コントローラー
接続例
入れてください→設置事例写真はこちらをクリック
入れてください→設置事例写真はこちらをクリック
スペック
WTW-EHR187YJ-94
EX-SDI/HD-SDIマルチシリーズ 屋外仕様 不可視型赤外線カメラ
| 型番 | WTW-EHR187YJ-94 |
| 商品概要 | EX-SDI/HD-SDI 400万画素マルチシリーズ 屋外仕様不可視型赤外線カメラ |
カメラハードウェア性能
| 【センサー・映像出力性能】 | |
| 撮影素子 | 1/2.9 インチ Sony Starvis 6.82MP CMOSセンサー搭載 |
| 総画素数 | 682万画素 |
| 有効画素数 | 400万画素 |
| 映像出力形式 | HD-SDI/EX-SDI （BNC) AHD/CVI/TVI/CVBS出力：1.0Vp-p 75Ω （BNC) |
| 映像出力解像度 | EX-SDI出力：2560×1440/30（1440P）・1920×1080/30（1080P）・1280× 720/30（720P） HD-SDI出力：1920×1080/30（1080P）・1280× 720/30（720P） AHD/CVI/TVI出力：2560×1440/30・2560×1440/15・1920×1080/30（1080P）・1280× 720/30（720P） CVBS出力：アナログ出力 |
| 走査方式 | プログレッシブスキャン方式 |
| 同期方式 | 内部同期 |
| 【レンズ】 | |
| 搭載レンズ | 5メガピクセル対応 光学バリフォーカルレンズ |
| 焦点距離 | 2.8～12mm |
| ズーム比 | 約4倍 |
| 画角 | 水平角度約40～85度 ※400万画素（解像度2560×1440）設定時 |
| 【旋回・ズーム機能】 | |
| パンチルトズーム(PTZ) | 無 |
| 可動範囲 | 無 |
| 電動ズーム | 無 |
| 【投光性能】 | |

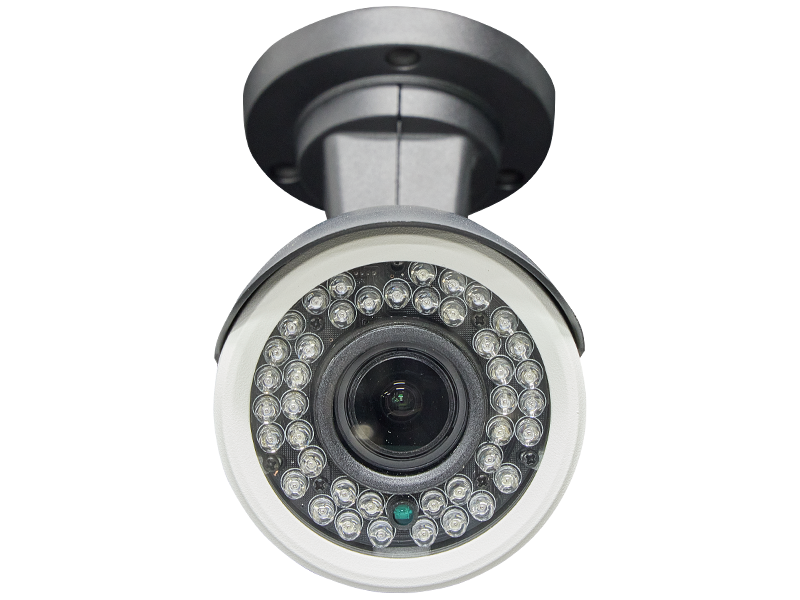

| 赤外線LED | Φ5mm 不可視型赤外線LED 42個 940nm |
| 対応周波数 | 850～940nm |
| 赤外線照射距離 | 約20m |
| 赤外線監視可能距離 | 約10m |
| ICR | 有 |
| 最低被写体照度 | 0Lux ※赤外線LED作動時 |
| 【インターフェイス】 | |
| 内蔵マイク | 無 |

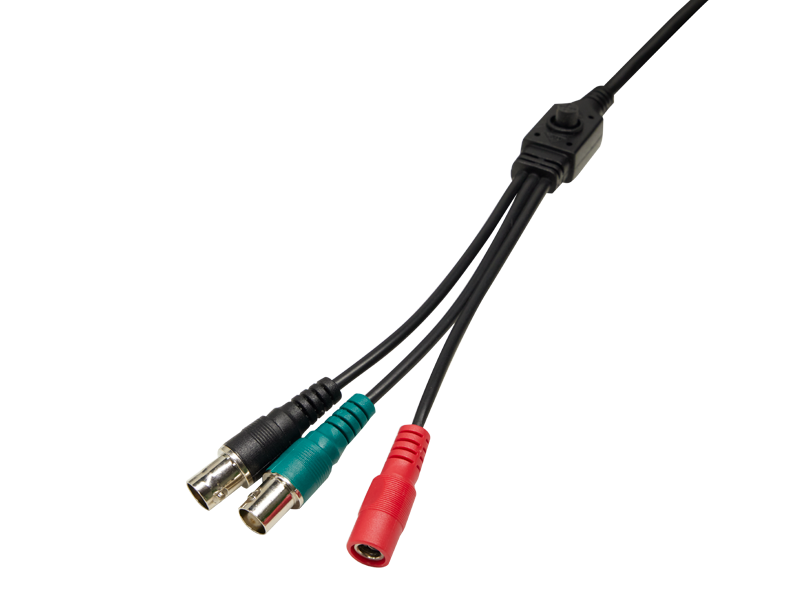

| 映像出力端子 | EX-SDI/HD-SDI：BNCJ CVBS/AHD/CVI/TVI：BNCJ |
| 電源入力端子 | Φ2.1DCジャック |
| 音声出力端子 | 無 |
| 制御出力 | 無 |
| OSDリモコン | ケーブル一体型 十字・センター操作ボタン |
カメラソフトウェア性能
| 【映像調節性能】 | |
| 設定画面(OSDメニュー) | 日本語 |
| シャッター速度 | オート , 1/30 , 1/60 , 1/120 , 1/250 , 1/500 , 1/1000 ,1/2000 , 1/4000 , 1/8000 ,1/15000 , 1/30000 |
| フリッカレス機能 | 無 |
| オートゲインコントロール(AGC) | 有 （0～10段階） |
| デジタルスローシャッター(DSS) | オフ / （×2，×4，×8，×16，×32） |
| 高画質感度アップ(ACE) | オフ / 低 / 中 / 高 |
| DAY&NIGHT | 外部 / オート / カラー / モノクロ ※基本設定は外部となります |
| ホワイトバランス（AWB) | オート / マニュアル |
| ノイズ補正(DNR) | オフ / 低 / 中 / 高 |
| 霧補正 | オフ / オン |
| 逆光補正 | オフ / ハイライト補正 / バックライト補正 / WDR |
| デジタルズーム機能 | 無 |
| 映像反転機能 | ミラー：左右反転可能 / フリップ：上下反転可能 |
| モーション機能 | オフ / オン（4ゾーン） |
| プライバシーマスク | オフ / オン（16エリア） |
カメラ本体
| 【電源・カメラ本体・その他】 | |
| 本体材質 | 本体：ダイキャスト フード：プラスティック |
| 本体配色 | ホワイト・ブラック |
| 本体外形寸法 | 78(W)×80(H)×150(D)mm ※取付金具含まず |
| 本体重量 | 約520g ※取付金具を含んだ重量です |
| 防水性能 | IP66相当 屋外防水仕様 |
| 電源 | DC12V |
| 冷却ファン/保温ヒーター | 無 |
| 周辺動作温度 | -10℃～50℃ |
| 付属品 | 電源アダプター / カメラ取付固定ネジ / カメラ角度調整用六角レンチ |
| ※WTW-EHR187YJ-94の仕様・色・形状・スペックが予期無く変更になる場合があります。 |
製品購入
WTW-EHR187YJ-94
- EX-SDI/HD-SDIマルチシリーズ 屋外仕様 不可視型赤外線カメラ
- 販売終了
- 特別価格 44,800円（税込）
-
製品保証期間 3年間 | (LED搭載製品は、LED2年保証)
