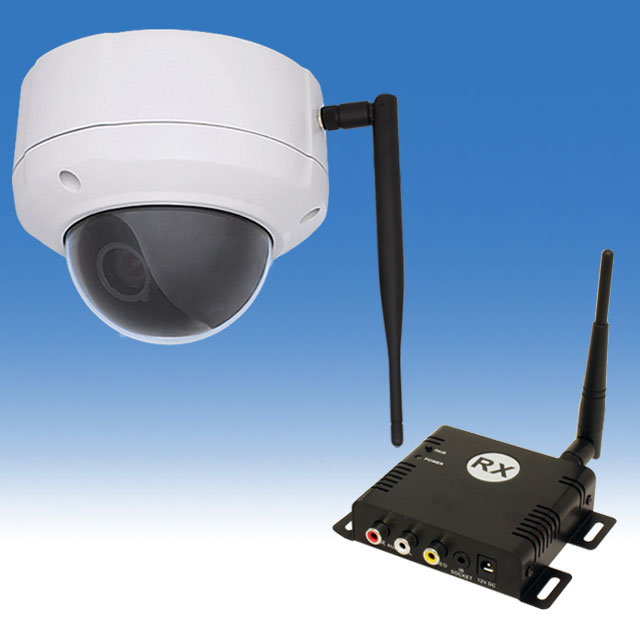

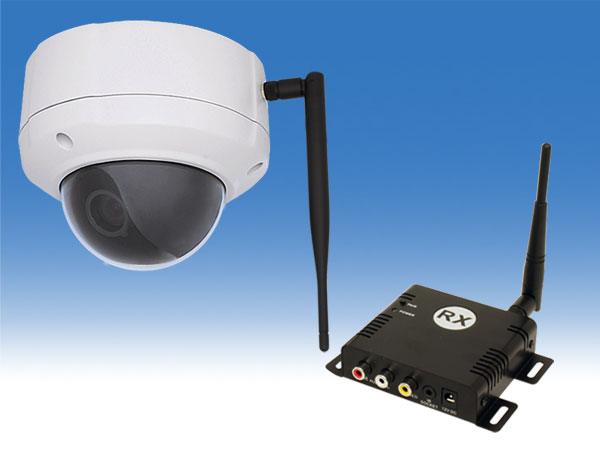

全天候型デジタル無線カメラ
WTW-TRD23F2
WTW-TRD23F2

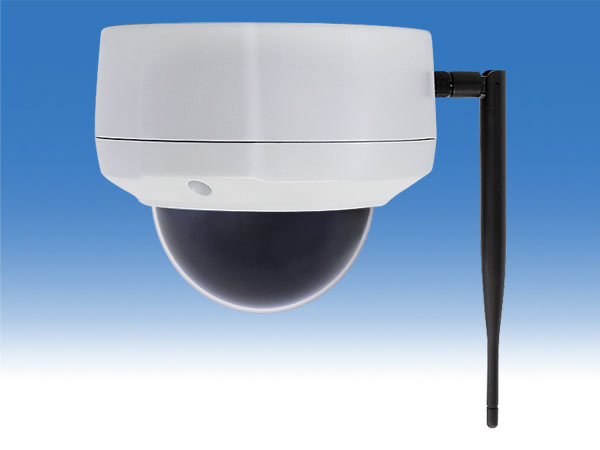

側面

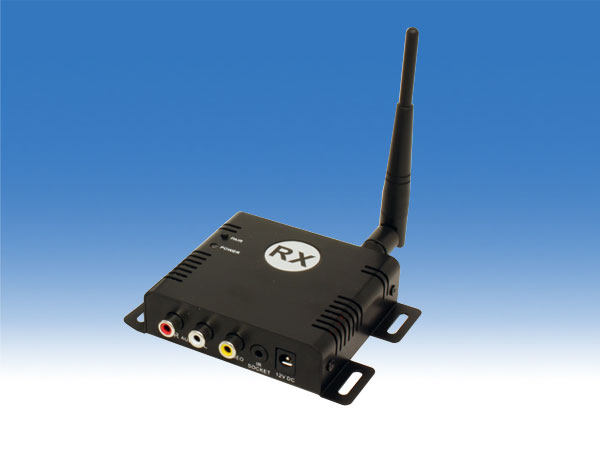

受信器


上の画像をクリックすると拡大画像を表示します
WTW-TRD23F2
生産販売終了
販売価格 56,800 円（税込）
保証期間 1年間
【必読】クリックして保証規約を表示

【特徴】
- SONYのイメージセンサー搭載なので画質が綺麗
- ノイズ低減機能　3DNRを搭載
- 軒下設置も可能な無線ドームカメラ
- 2.8～11mmのバリフォーカルレンズ搭載
- 逆光補正機能　D-WDRを搭載
- 水平視野角度は約24～81度まで可変可能
- 薄暗い環境下でも監視可能
- 秒間30コマ送信だから画像が綺麗
※１つの物件に設置できるのは1セットまでとなります

★SONY製 CCDイメージセンサー搭載
★ナイトビジョン機能搭載
★水平視野角度約24～81度

【機能アイコン】
カラーカメラ SONY製CCDイメージセンサー搭載 52万画素 屋外軒下設置 デイナイトカメラ バリフォーカルレンズ搭載 OSDメニュー対応
日本語メニュー対応 感度アップ機能搭載 高感度機能搭載 マスキング機能搭載 モーション機能搭載 デジタルズーム機能搭載 デジタルワイドダイナミックレンジ機能搭載
ノイズ提言機能（3DNR）搭載 最大電波到達距離200M



カメラ部分
撮像素子 SONY 1/3 SUPER HAD II CCD
総画素数 52万画素
走査方式 2:1インターレース
同期方式 内部同期
水平解像度 560TV本
映像出力方式 NTSC方式
赤外線LED 無し
対応周波数(赤外線) 非対応
OSDメニュー 日本語
ホワイトバランス ATW / AWB / AWC /MANUAL
感度アップ OFF / AUTO（×2～×256選択）
3DNR 3DNR機能　OFF / ON（0～100）
D-WDR 有り OFF / INDOOR(レベル調整可能) /　OUTDOOR(レベル調整可能)
DAY & NIGHT カラー / 白黒 / AUTO
スマートIR OFF / ON
モーション機能 ON / OFF（4ゾーン）
マスキング ON / OFF（8ゾーン）
ミラー機能 有り　左右反転・上下反転・180度回転
デジタルズーム機能 無
S/N比 52dB
接続端子 映像：BNCJ端子　／　電源：Φ2.1DCJ
レンズ 2.8～11mm　バリフォーカルレンズ
フリッカーレス 非対応
画角 水平角度約81～24度
最低被写体照度 0.002Lux　白黒時：0.001Lux
周辺動作温度 -10℃～+50℃
外形寸法 196(W)×128(H)×154(D)mm　ドーム部分はΦ154mm　※アンテナ・突起物含む
重量 約1.17kg
電源 DC12V
受信器部分（WTW-TR23R）
映像出力解像度 720×480
映像出力端子 RCAJ端子出力
走査方式 2:1インターレース
音声出力端子 RCAJ端子出力　※WTW-TRD23F2は音声は対応しておりません
リモコン信号端子 専用受光部（付属品）を接続
フレームレート 解像度720×480　最大30fps　※電波状況により変動
電源電圧 DC12V
消費電流 150mA
消費電力 1.9W
アンテナ端子 SMA-R-P（専用無線アンテナを接続）
無線技術情報
周波数 2.4GHz（2400～2478MHz）
変調方式 16QAM / QPSK / BPSK
スペクトラム拡散 FHSS
干渉制御 DS方式
映像圧縮方式 MPEG4
最大電波到達距離 約200m　※送信側と受信側の間に障害物が無い状態
工事設計認証番号 208-120006
※WTW-TRD23F2の仕様・色・形状・スペックが予期無く変更になる場合があります。

■ご案内


建物の構造や周囲環境によって電波の届く距離が短くなります。
例えば、金属製のドアや雨戸、アルミ箔入りの断熱材が入った壁、コンクリートやトタン製の壁、複層ガラスの窓、壁を何枚もへだてたところ、モニター親機と別の階や家屋などで使うとき、使用できない場合があります。

また、ノイズによる悪影響を予防するため、テレビ、ラジオ、パソコンなどのＯＡ機器、エアコン、給湯器リモコン（インターホン機能付き）、ホームセキュリティ関連装置の近くには設置しないでください。
誤動作の原因になります。



-電波受信可能か確認したい場合-

ご自宅や建物内でご利用の場合、無線LAN等の無線機器と概ね同じ程度の受信状況となりますので事前の確認目安としてご参考ください。
ただし設置箇所で無線LAN や他の2.4GHz 帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。



-他の無線機器への影響、同製品を複数セットでご利用頂く場合-

設置箇所で無線LAN や他の2.4GHz 帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。



-電波が通りにくい建物-

コンクリートやへーベル材等の壁面をまたぐ場合、電波がほとんど飛ばない恐れがあります。
状況によっては完全に利用出来ない場合もございます。

以下の建築物の場合、電波が飛ばない恐れがあります。
ビルやマンション、学校等の施設、窓の少ない建物、地下室等
　



-電波送信距離について-

本製品に記載の電波到達距離は、当社が行った見通し環境でのテスト結果に基づいた動作確認距離となっております。
実際に製品を使用した場合と結果が異なる場合があります。



-他の無線機器への影響、同製品を複数セットでご利用頂く場合-

設置箇所で無線LAN や他の2.4GHz 帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。




■ご案内


※TTC-NO1Rカメラ連動について
　カメラには双方向会話の為にスピーカーとマイクが付いていますがW、TW-NO2ではスピーカーは使用できません 　またカメラにはPIR（熱検知）センサー搭載されていますが、WTW-NO2Rとの組合せでは使用でいません

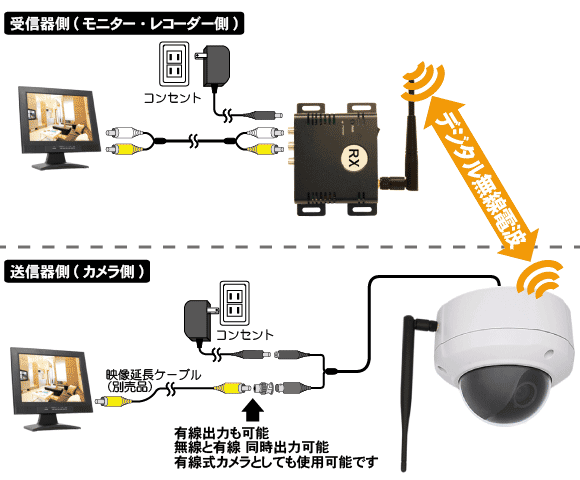

接続例
OSDリモコン
※カメラ側の映像出力用の延長ケーブルは付属しておりません。映像出力を
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
   入れてください→設置事例写真はこちらをクリック


2.8～11mm　バリフォーカルレンズ搭載 ....　このカメラの監視画角
こちらのカメラは設置現場に合わせて、バリフォーカルレンズを搭載しておりまして、
カメラの視野角度（ズームイン・ズームアウト）の調整をすることができます。
下記の画像は視野角度のシミュレーション画像です。カメラ選びのご参考にして下さい。

5m離れた場所の視野角度

10m離れた場所の視野角度

20m離れた場所の視野角度


ノイズ軽減機能の3DNRとは薄暗い環境を監視する際に有効な機能です
3DNR機能
従来のＤＮＲ機能に比べ、３ＤＮＲ機能は、低照度の撮影時に発生するノイズを、より多く軽減させることが可能です。
下記の画像は３ＤＮＲをＯＮにした際の違いを比較した画像です。
撮影状況によりノイズの減り方はことなりますが、違いが明なのが画像を見るとわかります。
3DNR機能


D-WDRとは逆光などの際に有効な機能です
D-WDR機能は、窓ガラスの前に撮影物が有る場合や、少し逆光状態になる場合に撮影物とその後方部分をより見やすい状態にする機能です。通常のカメラでは、下記の画像のように、撮影物か、後方部分のどちらかにしか、露出調整ができませんでした。D-WDR機能を使用したカメラで撮影をすると、撮影物と後方部分の両方をより見やすいように、デジタル処理を行います。
D-WDR機能
■こんな場所にお勧め
・マンションのエントランス
・窓ガラス手前での撮影
・屋内駐車場の出入り口
・西日等の逆光になりやすい場所


DAY&NIGHT機能
DAY/NIGHT機能
低照度の（暗い）撮影環境下ではよりカラーより白黒の方が映像確認がしやすいという特性ですので、暗くなると自動的にカメラの映像を白黒に切り替えます。 設定上で切り替え時間は可変できます。
デイナイト機能


電子感度アップ機能
SENS UP（電子感度アップ）機能（2～256倍）
夜間、または低照度の撮影環境下で感度を増幅させて明るい映像を撮影する機能です。
※赤外線カメラと異なり、0Lux（完全な暗闇）の環境下では映像を撮影することはできません。
※感度を高く設定した場合、照度が低い（暗い）環境下でもより明るく撮影することが可能ですが、
  ノイズが多くなることがあります。
※感度を上げた際、動くものを撮影すると残像が出る場合があります。
