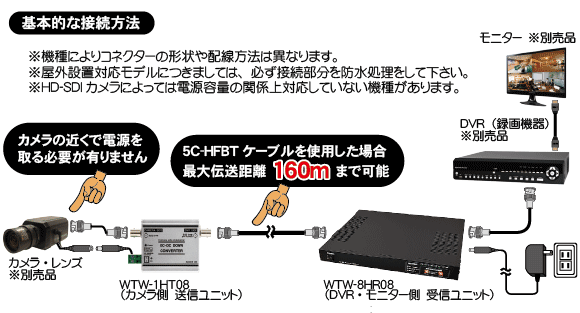

接続例
※ワンケーブルユニットは防水加工がされておりませんので、ウォルボックス等に収容し、雨風から保護してください。
また、ケーブルも雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
→設置事例写真はこちらをクリック
また、ケーブルも雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
→設置事例写真はこちらをクリック
- HD-SDIカメラ用ワンケーブルユニット
- RS485対応モデル
- 最大消費電力8W
- 【特徴】

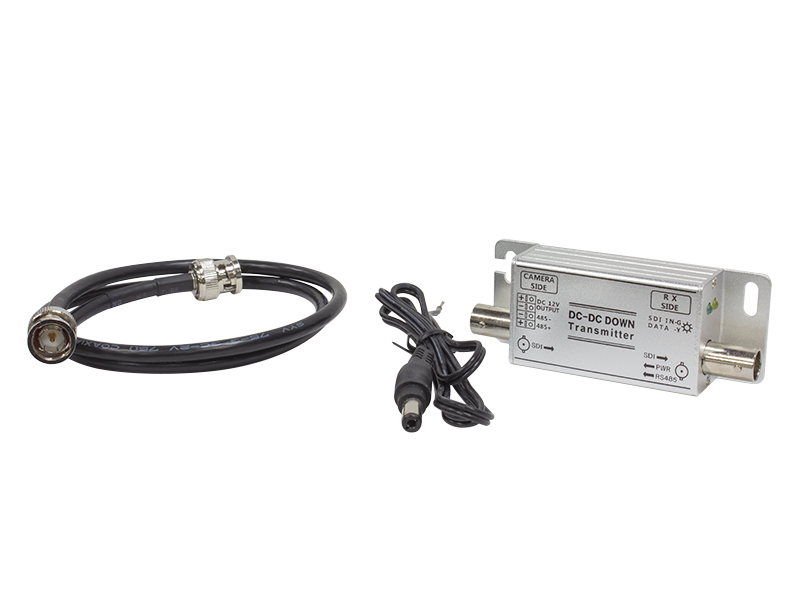

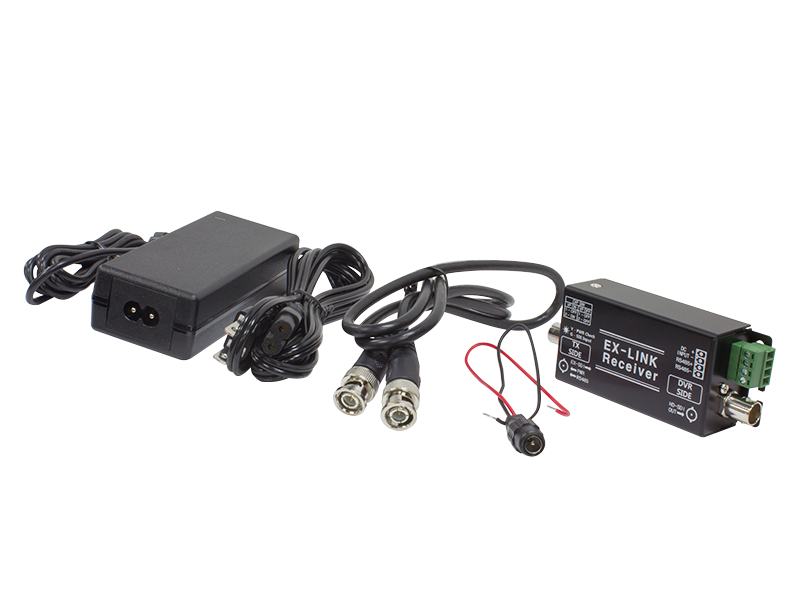

- HD-SDIカメラ1台用ワンケーブルユニットのセット品
- 同軸1本で映像と電源とRS485を伝送できます。
- カメラは DC12V/670mA以下 のモデルに対応
※消費電力の問題で、一部の赤外線カメラやPTZカメラでは御利用いただけません - 最大160m（5C-HFBTケーブル使用時）まで伝送可能
- カメラ側に電源がいらない為、工事費削減ができます
- ※同軸ケーブルが別途必要です
-
-
スペック
WTW-1HC08D2
HD-SDI 1CHワンケーブルユニット

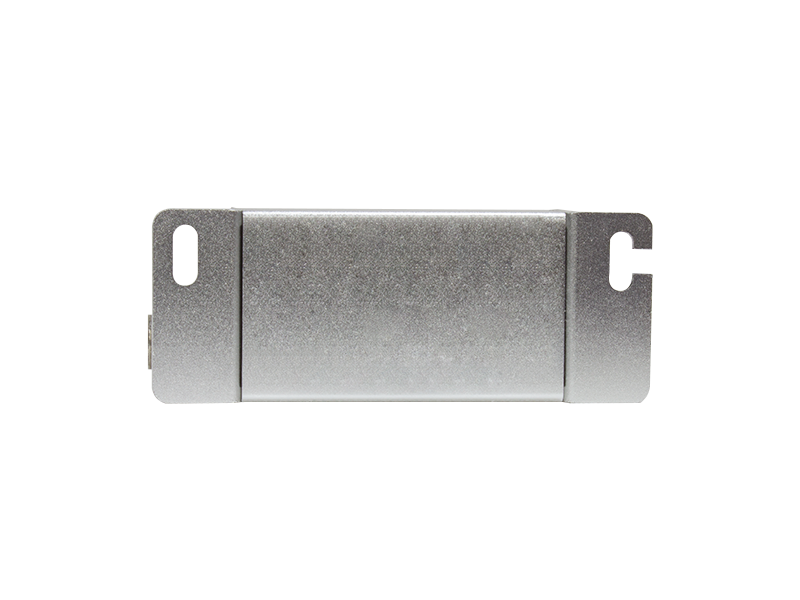

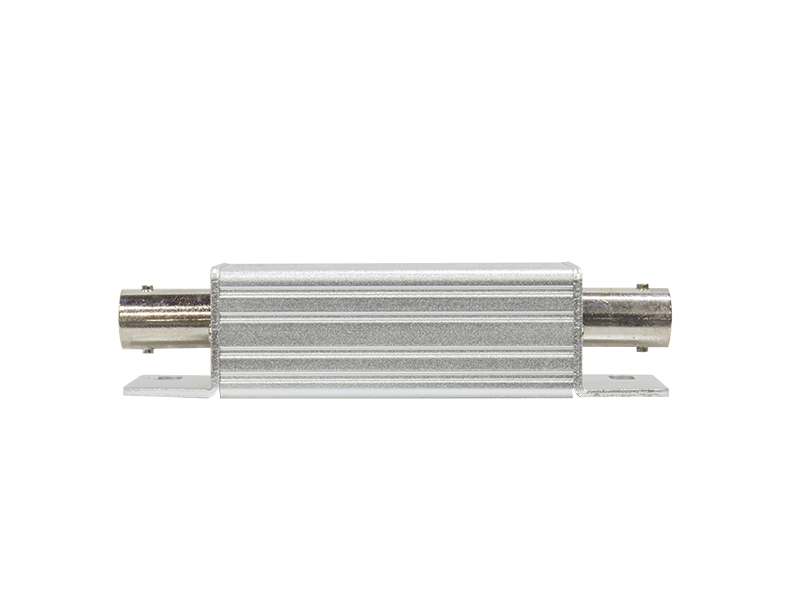

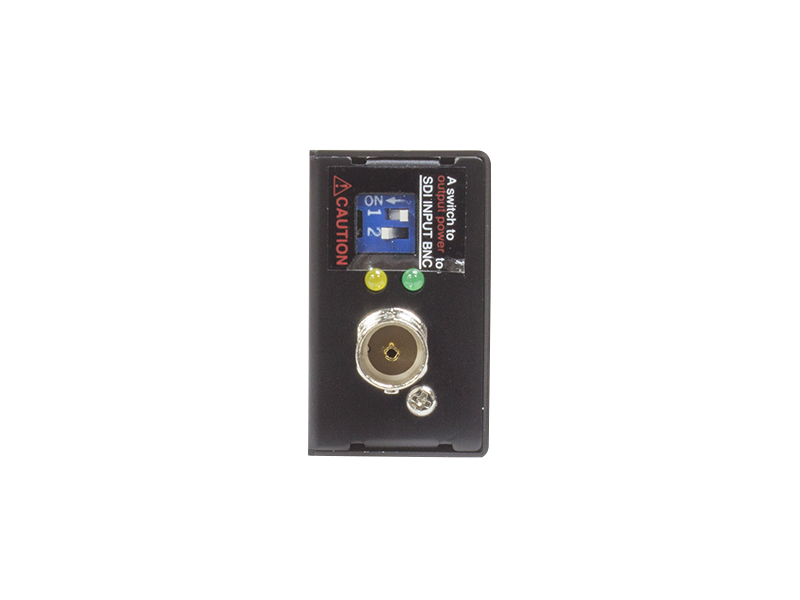

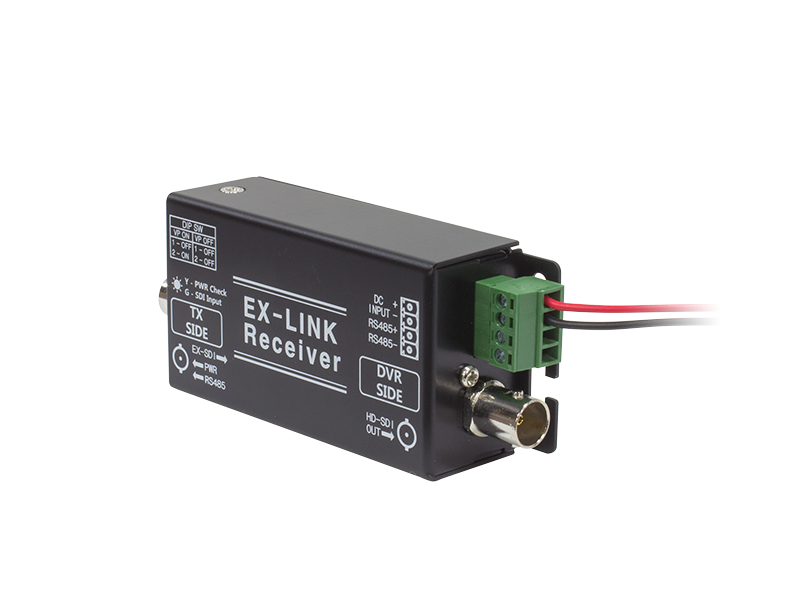

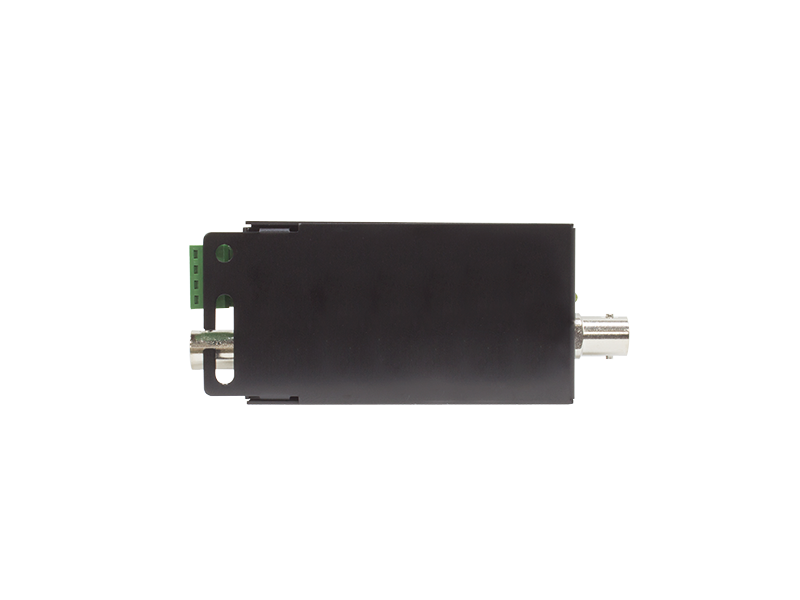

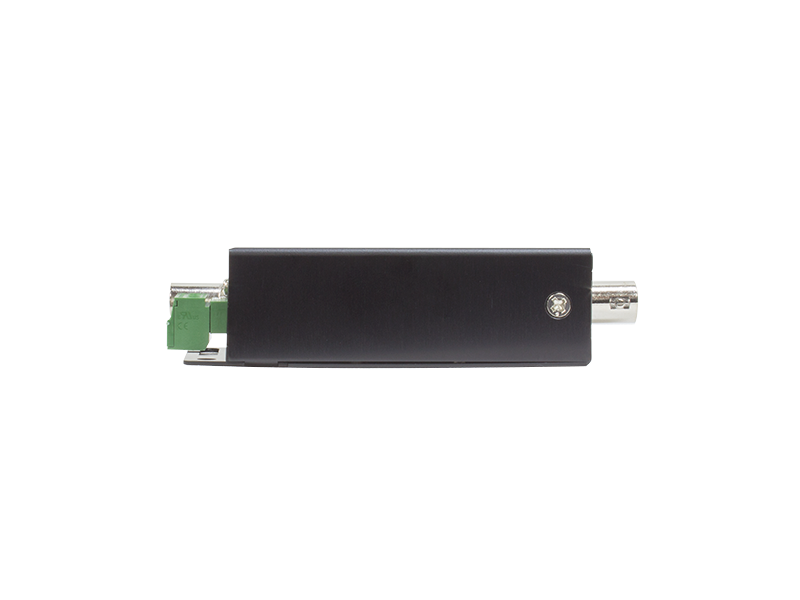

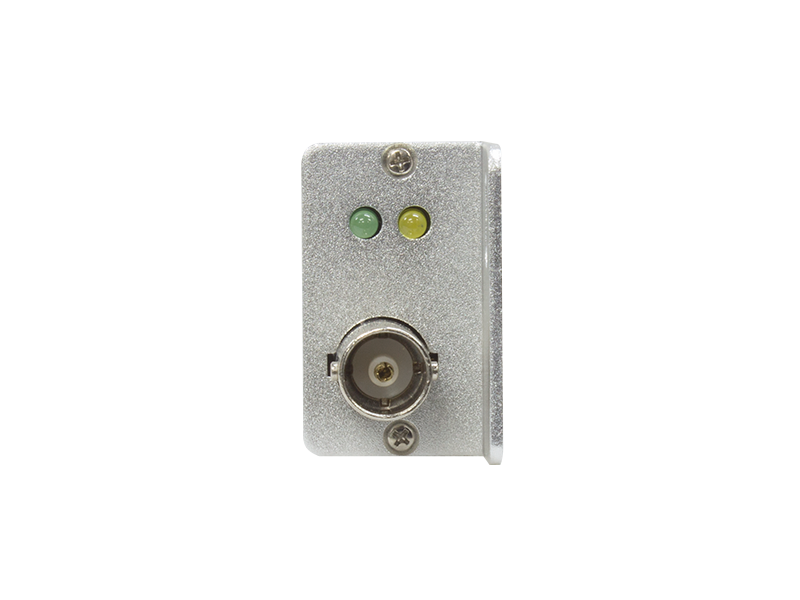

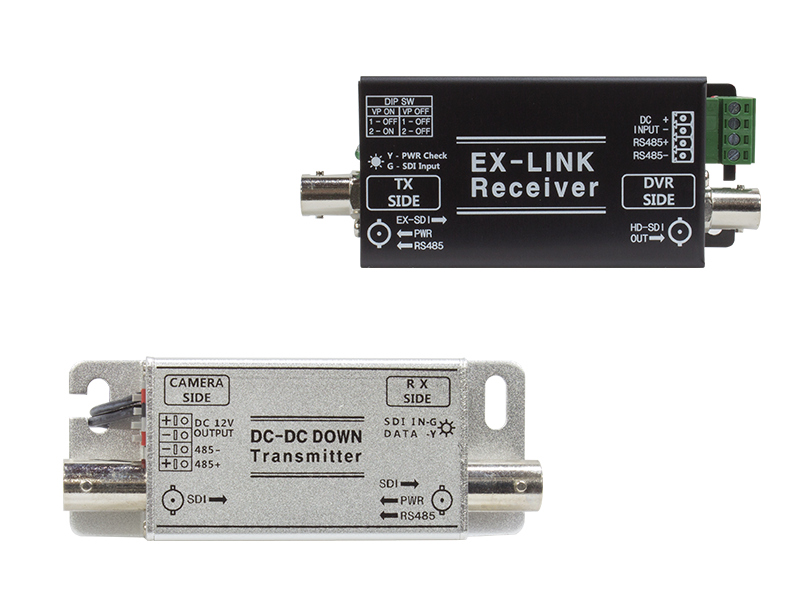

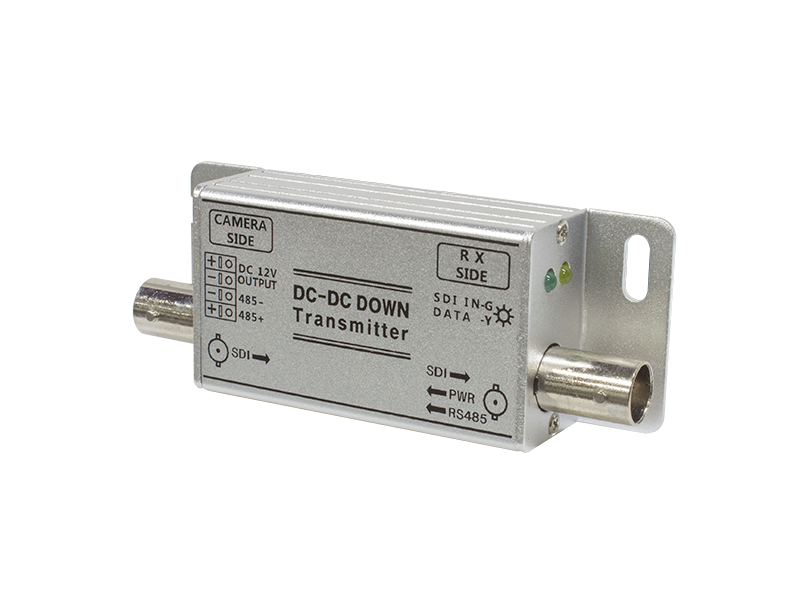

型番 WTW-1HC08D2 商品概要 HD-SDI 1CHワンケーブルユニット WTW-1HT08D（カメラ側 送信ユニット） 映像信号入力 HD-SDI信号入力 映像入力端子 BNCP端子 電源出力端子 Φ2.1DCプラグ 出力電源 DC12V 670mA ※受信ユニットにWTW-1HR08を使用した場合 寸法 65.5(W)×60(H)×25(D) mm 重量 約105g WTW-LHRP1001D（モニター側） 映像出力端子 HD-SDI規格 BNCP端子 入力側端子 BNCJ端子 1個 電源入力端子 Φ2.1DCJ 入力電源 DC48V ※専用電源付属 動作温度 -10℃～+50℃ / 0～80％ 寸法 86（W）42×（H）×24（D）mm 重量 約66g ケーブル別伝送距離 5C-HFBT 最長160m L-5C-FB 最長150m S-5C-FB 最長150m ※WTW-1HC08D2の仕様・色・形状・スペックが予期無く変更になる場合があります。
