400万画素EX-SDIシリーズ
業務用 大型ダイキャストハウジングケース仕様(315mm)
屋外防滴仕様 パンチルトズーム(PTZ)対応 赤外線カメラ
WTW-ER993YPTZ
販売終了販売価格58,800円(税込)
- EX-SDI400万画素モデル
- UTC対応のPTZカメラです。
- 左右180度と上下55度と光学4倍ズームが搭載したパンチルトズーム（PTZ）モデル、遠隔操作可能です。
- 2.8～12mmの電動光学約4倍ズームバリフォーカルレンズ搭載、近距離～中遠監視向け
- 夜間監視対応モデル
- 【特徴】
- 400万画素 EX-SDIのUTC対応のPTZカメラ
- 屋外防滴仕様の赤外線カメラ
- 2.8～12mmの電動光学約4倍ズームバリフォーカルレンズ搭載、近距離～中遠監視向け
- 屋外夜間監視タイプ カラーIPカメラ
- 特殊赤外線LED 4個 照射距離50m、監視距離25m
【ご注意】
この機種は弊社販売中の400万画素EX-SDI録画機に対応した
UTC対応PTZカメラです。
全ての録画機のUTCに対応している訳ではございませんので、
併用するレコーダーは対応表をご確認ください。
-
主な特徴
画面を見ながらカンタンPTZ操作(PTZ:パンチルトズーム)
パンチルトズームもカンタン操作！
WTW-ER993YPTZはパン(水平方向)に約180度・チルト(垂直方向)に約55度の操作が出来ます。 操作には録画機のPTZ操作パネルからボタンをクリックするだけのカンタンな操作で動かすことができます。

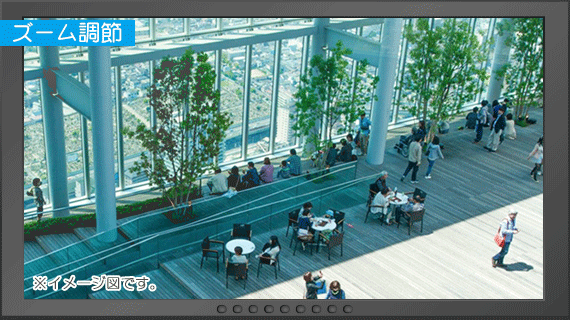

光学4倍電動ズームに対応
PTZ機能には旋回だけでなくズーム機能も搭載しており、2.8～12mmの広角から望遠域の約4倍光学ズームが可能です。
ピント調節もできるので合わせたい場所にカンタンに合わせることが可能です。
EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)●HD-SDIカメラでは配線距離が最高150mまででしたが、
※PTZ操作用UTC通信は最大50mまで
400万画素のEX-SDI対応カメラでは伝送距離を最大350mにまで映像伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレスでチラツキのない撮影が可能。
▲50Hz地域で起こるフリッカー
▲フリッカーレス機能でチラツキを防ぐ
完全な暗闇でも映し出す、赤外線カメラ
赤外線LEDの光で暗闇を照らし出します。
明かりのない暗闇でも、赤外線光を照射して、物体を照らし出します。暗い玄関や車庫などでも撮影が可能なカメラです。
※赤外線には照射距離があり、各商品スペックの”赤外線LED監視距離”をご確認ください。
▲赤外線LED
赤外線光で暗い場所も白黒で撮影可能です。
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
▲画面をマスキングした場合、画面情報を見えなくする事ができます。
▲マスキング処理で近隣の建物へのプライバシーを守ります。
-
機能
フリッカーレス機能東日本50Hz地域の照明下のチラツキを防ぐ
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。
▲富士川を境に変わります。
フリッカーレス撮影サンプル
▲フリッカー状態
▲フリッカーレス機能でチラツキを防ぐ
オートアイリス機能明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節します
オートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、 カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合
感度アップ機能照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。感度アップ機能のイメージ
D-WDR機能逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
マスキング機能特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。
そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。マスキング機能のイメージ
-
接続例
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック
※ケーブルが雨や風にさらされる場合は、保護するために配管（PF管など）の中にケーブルを
入れてください→設置事例写真はこちらをクリック -
スペック
WTW-ER993YPTZ
400万画素EX-SDIシリーズ
業務用 大型ダイキャストハウジングケース仕様(315mm)
屋外防滴仕様 パンチルトズーム(PTZ)対応 赤外線カメラ型番 WTW-ER993YPT 商品概要 EX-SDI 400万画素マルチシリーズ 屋外防滴仕様 PTZ 赤外線カメラ カメラハードウェア性能
【センサー・映像出力性能】 撮影素子 1/2.8 インチ CMOSセンサー搭載 有効画素数 400万画素 映像出力形式 EX-SDI （BNC) 映像出力解像度 EX-SDI出力：2560×1440/30（1440P）・1920×1080/30（1080P）・1280× 720/30（720P） 走査方式 プログレッシブスキャン方式 同期方式 内部同期 【レンズ】 搭載レンズ 5メガピクセル対応バリフォーカルレンズ 焦点距離 2.8～12mm ズーム比 約4倍 オートアイリス 有 オートフォーカス 有 画角 水平角度約30～75度
※400万画素（解像度2560×1440）設定時【旋回・ズーム機能】 パンチルトズーム(PTZ) 搭載 可動範囲 水平角度：左右 180度
垂直角度：上下 55度電動ズーム 有り(約4倍) 【投光性能】 赤外線LED 特殊LED 4個 850nm 対応周波数 850nm 赤外線照射距離 約50m 赤外線監視可能距離 約25m ICR 有 最低被写体照度 0Lux ※赤外線LED作動時 【インターフェイス】 内蔵マイク 無 映像出力端子 EX-SDI/HD-SDI：BNCJ 電源入力端子 Φ2.1DCジャック 音声出力端子 無 制御入力 有り(映像出力端子と共有) OSDリモコン 無し カメラソフトウェア性能
【映像調節性能】 設定画面(OSDメニュー) 日本語 シャッター速度 オート , 1/30 , 1/60 , 1/120 , 1/250 , 1/500 , 1/1000 ,1/2000 , 1/4000 , 1/8000 ,1/15000 , 1/30000 フリッカレス機能 無 オートゲインコントロール(AGC) 有 （0～10段階） デジタルスローシャッター(DSS) オフ / （×2，×4，×8，×16，×32） 高画質感度アップ(ACE) オフ / 低 / 中 / 高 DAY&NIGHT 外部 / オート / カラー / モノクロ
※基本設定は外部となりますホワイトバランス（AWB) オート / マニュアル ノイズ補正(DNR) オフ / 低 / 中 / 高 霧補正 オフ / オン 逆光補正 オフ / ハイライト補正 / バックライト補正 / WDR デジタルズーム機能 無 映像反転機能 ミラー：左右反転可能 / フリップ：上下反転可能 モーション機能 オフ / オン（4ゾーン） プライバシーマスク オフ / オン（16エリア） カメラ本体
【電源・カメラ本体・その他】 本体材質 アルミニウム 本体配色 ホワイト 本体外形寸法 116(W)×170(H)×315(D)mm 本体重量 約1.4kg ※取付金具含む 電源 DC12V 周辺動作温度 -10℃～50℃ 付属品 電源アダプター / ビス・アンカー ※WTW-ER993YPTZの仕様・色・形状・スペックが予期無く変更になる場合があります。
